Construir su propio temporizador de 555 (15 / 20 paso)

Paso 15: Va de placa a placa de circuito

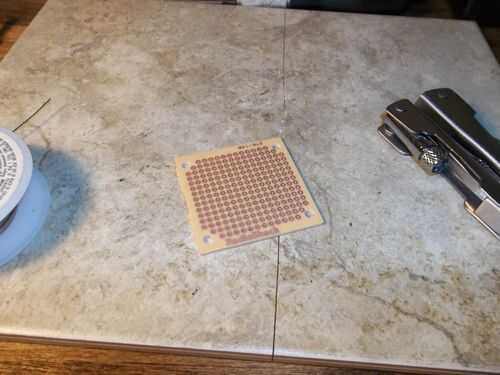

La siguiente tarea, si decide aceptarla, es para que el temporizador sea permanente por poner en una tarjeta de PC. La forma más sencilla de hacerlo es mantener el circuito en el protoboard y construir una segunda en el tablero de PC. Esto requiere que tenga el doble de todo pero es por lejos el método más fácil porque tienes una referencia concreta a mirar al colocar componentes. Si no tienes bastantes piezas para hacer un segundo, sacar la placa uno o dos a la vez y colocarlas sobre el tablero de PC. Este método destruiría su circuito de referencia, pero soltando sólo algunos componentes a la vez puede conservar suficiente tiempo al diseño todo en el tablero de PC.

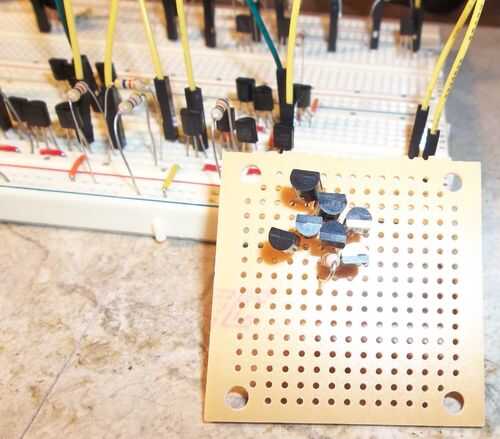

No voy a describir los pasos para colocar la placa de la PC en alto detalle como lo hice con el protoboard. Lo hice para que pudieran obtener una idea de cómo colocar eficientemente cosas como los comparadores y para evitar que las personas de menos experiencias posible conseguir abrumado. El diseño del tablero de PC es muy similar a la disposición del tablero, aunque no se verá como a primera vista. La clave de la placa PC es que tienes 2 dimensiones de la libertad en lugar de uno solo, como las filas en el protoboard prohíben gran parte de eso. Usted puede apretar todos los circuitos colocando creativamente componentes. La imagen de esta muestra de paso que bien. Detrás en el protoboard son los comparadores, y en primer plano es un diseño para un comparador en la placa de la PC. Se explicará el trazado siguiente paso.
