Paso 16: Transferencia de componentes: parte 1

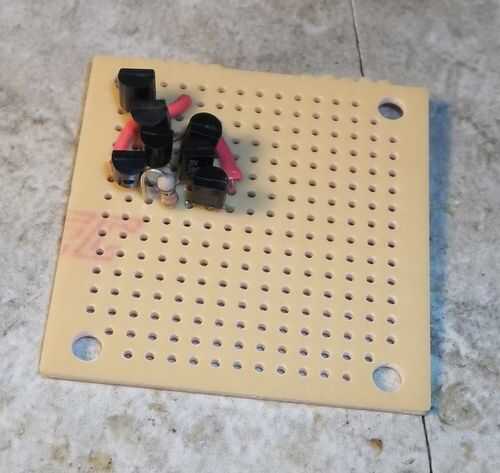

Los dos transistores de mediados se pueden colocar la misma manera exacta que estaban en la placa, misma orientación y todo. Los dos transistores externos pueden ser lugar en el tablero con la misma orientación. Sus emisores se conectan a las bases del centro dos tan en lugar de colocar en el exterior de la pareja central, colocar el frente con sus emisores en la misma fila que las bases del par medio. La resistencia de ohmio 10 k luego puede sentar muy bien entre los dos. La actual pareja de espejo de transistores puede colocarse en las mismas filas como medio par, al igual que en el protoboard. Posicionamiento el tercer transistor depende de usted. Su una buena idea de colocarlo para que la referencia de entrada será en el lado que se construirá el otro comparador para que el divisor de tensión puede colocarse entre los dos.
Lo realmente genial de los comparadores es que son idénticos en diseño. La única diferencia que carril de la fuente se conecta en varios lugares. Lo que esto significa es que una vez construido y soldado abajo, puedes replicar exactamente el diseño, recuerda usar los transistores de la derecha aunque! Incluye todos los cables y puentes de soldadura.
Una vez que ha hecho los comparadores, puede seguir adelante y hacer el divisor de tensión. Si usted planea adelante habría puesto las referencias al lado de uno al otro. Una vez más el divisor es fácil, un resistor de Vcc a la referencia del umbral, una resistencia de tierra a la referencia del gatillo y una resistencia de conexión de la referencia entradas juntos.
