Construir su propio temporizador de 555 (17 / 20 paso)

Paso 17: Transferencia de componentes: parte 2

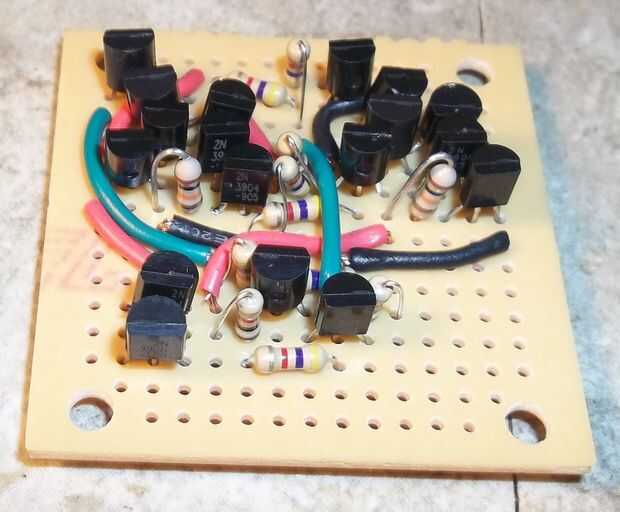

Ahora es el momento para construir el flip flop y poner los transistores de driver, reiniciar y descarga de salida en el tablero. El flip flop tiende a ser que más organizan a la manera que se hizo en el tablero de PC en comparación con en el protoboard. Es una buena idea para ejecutar todas las conexiones de energía que están construyendo el temporizador de esa manera usted puede estar seguro de conseguir todos conectados.

Creo que la mejor manera de hacerlo es juntar a los emisores de los transistores de dos ya que ambos están ligados a la tierra. A continuación añadir las resistencias que se conectan un colector a la base de otros y viceversa. Este arreglo es muy similar a los transistores de los comparadores. La siguiente cosa a hacer es agregar las entradas de los comparadores a través de resistencias de ohm 7 k 4 y añadir las resistencias k 1 que los coleccionistas a Vcc.

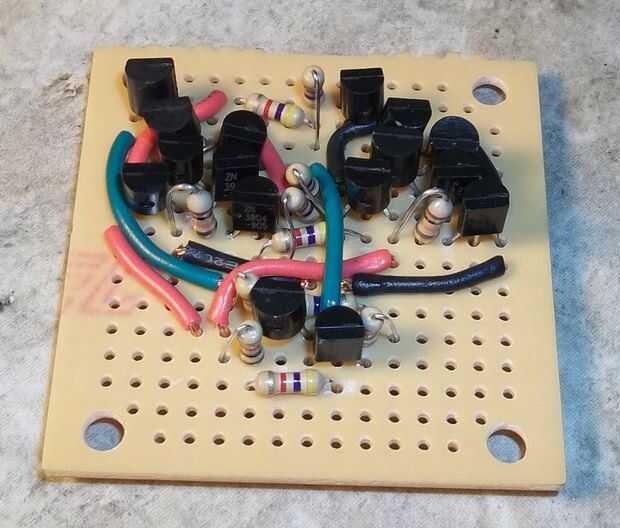

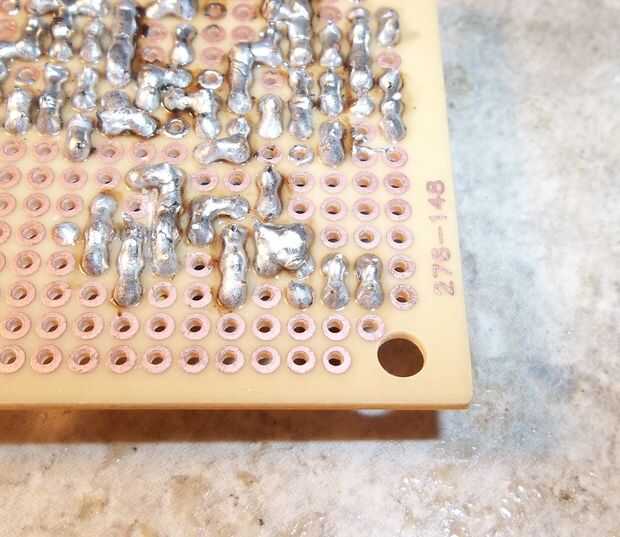

Depende de usted para colocar el transistor de descarga y el transistor reset pero en cuanto el conductor de la salida, tengo una sugerencia. Puesto que los emisores y las bases de los transistores están conectados juntos, creo que es más fácil que los transistores en las filas mismo modo que sólo se necesita un puente de soldadura para conectar los emisores y las bases. Consulte imágenes 2 y 3.

Si lo desea, puede poner un capacitor de bypass en la Junta para que si olvida agregar uno en la protoboard, estará ahí.
