Paso 18: toques finales
![]()
![]()
![]()
![]()
![]()
![]()

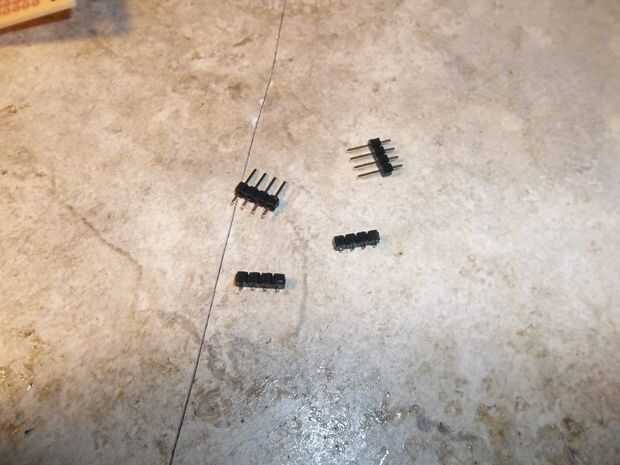

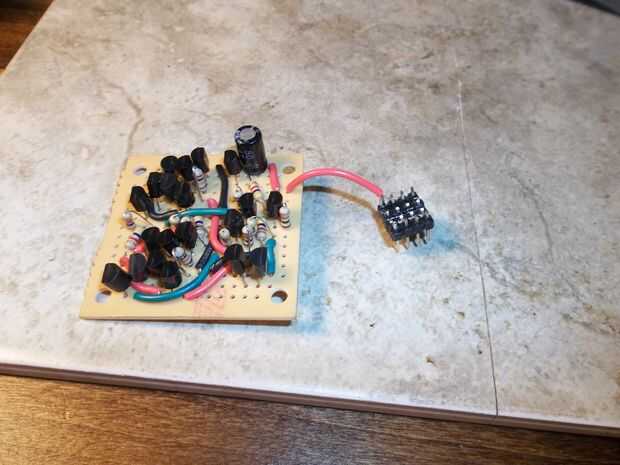

Ahora que todo está en el tablero de PC y cableado, necesitamos una manera de usar el temporizador mediante la adición de la externa "pins". Lo podría hacer sin embargo usted quiere, pero yo prefiero hacer un conector DIP 8 que puede ser introducido en un protoboard o zócalo del IC. La manera de hacerlo es conseguir algunos encabezados de perno masculino y cortar secciones de 4 x 4 pin. En dos de las secciones, ya sea corte o tire de los pasadores. Luego superglue los cuatro secciones, con los dos con pasadores en la parte exterior. Esto crea un paquete en línea Dual con ocho pernos. En un baño las dos filas de pines son 0.3" aparte. Puesto que todas las cabeceras tienen espaciado de 0,1", poner dos en el medio crea un espacio de 0.3".

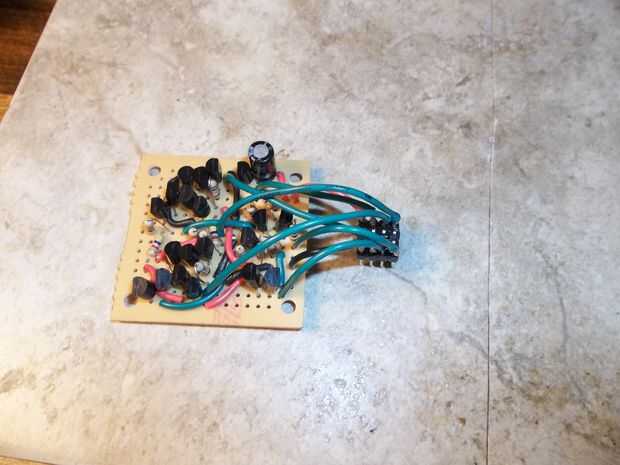

A continuación empezar a pasar los cables desde el tablero al enchufe. Me pareció más fácil empezar desde el lado más cercano a la Junta y hacer ejercicio. Para mí, eso significaba iniciar con Vcc en el pin 8 y la tierra en el pin 1. Entonces pasemos a la descarga 7 y gatillo 2 y así sucesivamente. Dejar espacio entre la Junta y el tapón por lo que ello puede conectarse más fácil y darle cierto margen al soldar las conexiones. Por último, añadir una cantidad abundante de pegamento caliente para evitar que los cables haciendo contacto y darle más fuerza.
Y eso es todo, usted puede ahora probar!
