Paso 1: 555 internos
¿

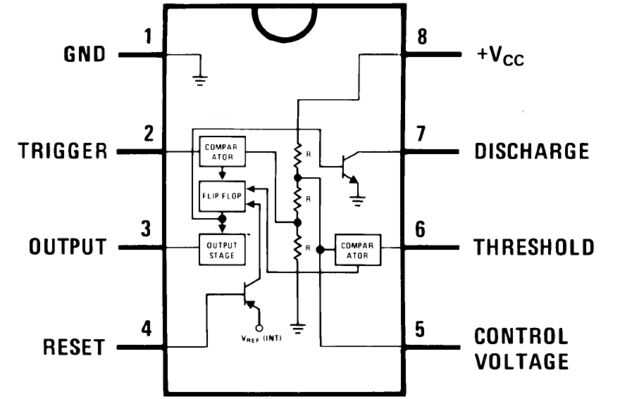

En la primera foto podemos ver que hay dos comparadores, uno en el pasador del disparador y una clavija del umbral. También podemos ver que están conectadas a un divisor de tensión. Una entrada del comparador de umbral es en 2/3 Vcc y una entrada del comparador de disparo es en 1/3 Vcc. Las salidas de los comparadores conducen a un fracaso de tirón. Aunque no dice en la imagen, el flip flop pasa a ser un fracaso de tirón del SR. De la flip flop es la etapa de salida que conduce al pin de salida y el transistor que controla la descarga. Estas son las partes básicas del Temporizador 555.
Esta es la teoría básica de operación:
Cuando la tensión de disparo cae por debajo de 1/3 Vcc (voltaje de la referencia) el comparador establece el flip flop, que tira la salida alta y se apaga la descarga. Cuando el umbral de oscilaciones superior a 2/3 Vcc (su tensión de referencia) el comparador reajusta el flip flop, que tira la salida baja y se activa la descarga. Esta operación permite que el temporizador 555 operar en varias formas con distintas configuraciones.
No quiero entrar en todos los pormenores de cómo los trabajos de Temporizador 555, así que si sabes, genial! Si no sabes que aquí hay un buen tutorial con una gran cantidad de información teoría y funcionamiento. Es mi favorito personal.
Si nos fijamos en el diagrama esquemático en la hoja de datos (segunda imagen), podemos ver lo que realmente está sucediendo dentro de la viruta. Los comparadores son amplificadores diferenciales o los pares de larga colas con unos pocos componentes añadidos para aumentar la ganancia y sensibilidad. El amplificador diferencial es la base de la comparación, amplifica enormemente la diferencia en voltaje hasta el punto donde las diferencias habituales resultan en cambios de carril a carril (oscilaciones de tensión entre 0v y Vcc). Lo que es interesante aquí es que el comparador de umbral utiliza transistores NPN mientras que el comparador de disparo utiliza transistores PNP. No sé si eso tiene un efecto sobre la operación, pero sólo mantuvo como eso en mi circuito. El comparador de umbral también cuenta con varios transistores adicionales no presentes en el comparador de disparo, junto con una configuración ligeramente diferente. Realizan la misma función aunque, por lo que solo replican el comparador de disparo pero con NPNs en su lugar.
El circuito del flip flop es bastante interesante. Hay mucho de lo que es justo SR en tirón fracaso con un segundo reajuste de fuerza. Se puede hacer con 3 transistores así que descarta ese circuito y hacer mi propia.
El controlador de salida es bastante simple. Se compone de dos transistores, con la señal a una invertida de modo que cuando uno está encendido, el otro está apagado. Esto permite la salida en push-pull mode. Esto significa que la salida puede fuente actual, la salida está cortocircuitada a Vcc, cuando es alto y fregadero actual, la salida se pone en cortocircuito a tierra, cuando es baja.
