Paso 4: Construcción del comparador de disparo

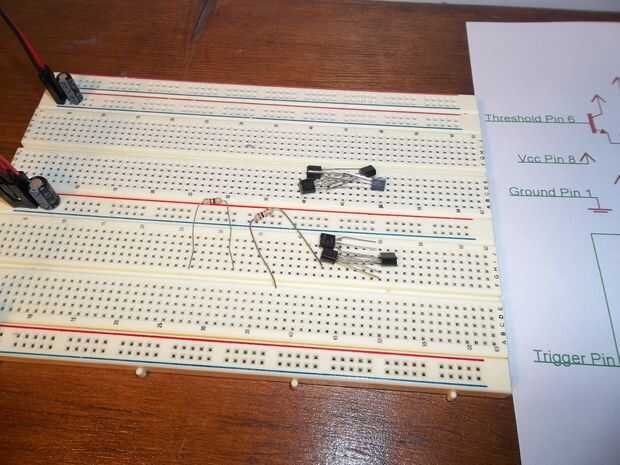

Usted puede construir el comparador como usted quiere, siguiendo el esquema, pero para que sea más fácil, si no, aquí hay un montón de fotos para ayudar a.

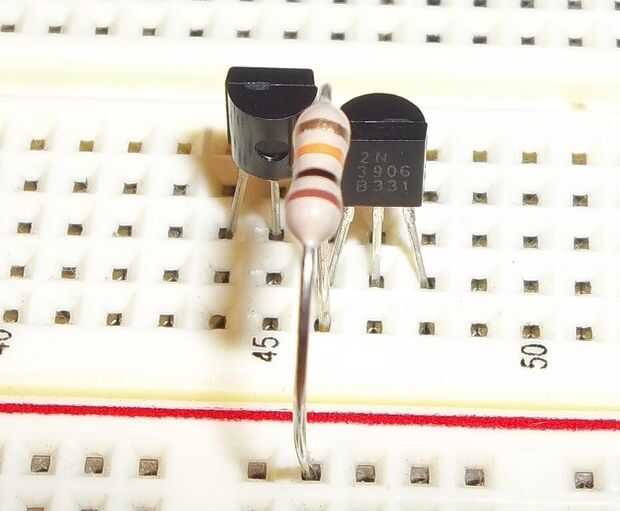

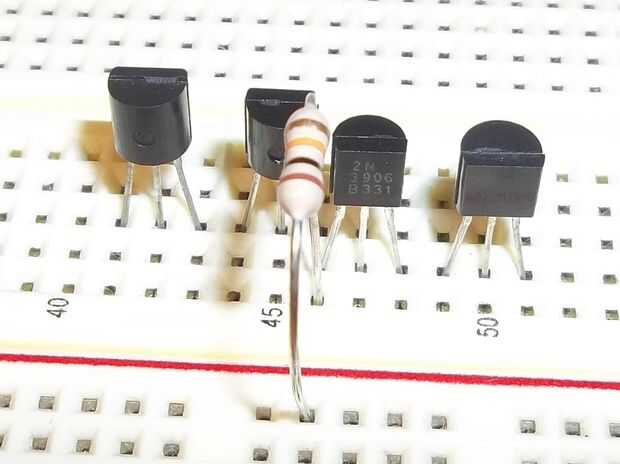

En primer lugar, poner dos transistores PNP en el protoboard para que la izquierda tiene el borde redondeado hacia usted y la derecha tiene el borde plano mirando hacia usted. Tienen sus emisores (la más interna dos conduce) en la misma fila para que estén conectados. También en esta fila, agregue la resistencia de ohmio 10 k y conectar a Vcc.
A continuación, agregue dos transistores PNP más en los exteriores de los dos primeros. Deben tener la misma orientación. No los conecte a los dos primeros.

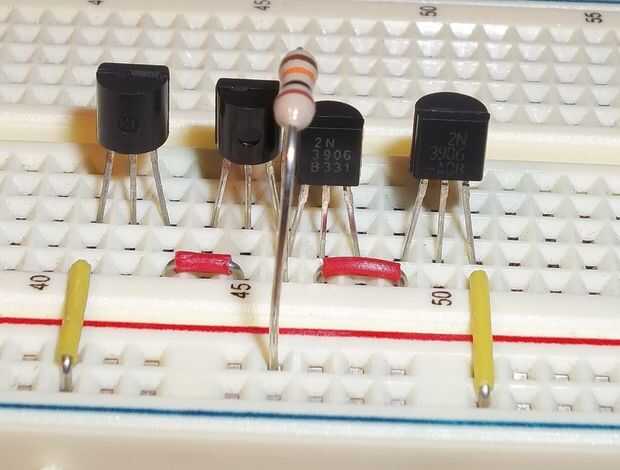

Tras esto, añadir puentes entre los emisores de los transistores externos a las bases de los transistores del interiores. También añadir los alambres de los colectores de los transistores del exteriores a masa (GND).

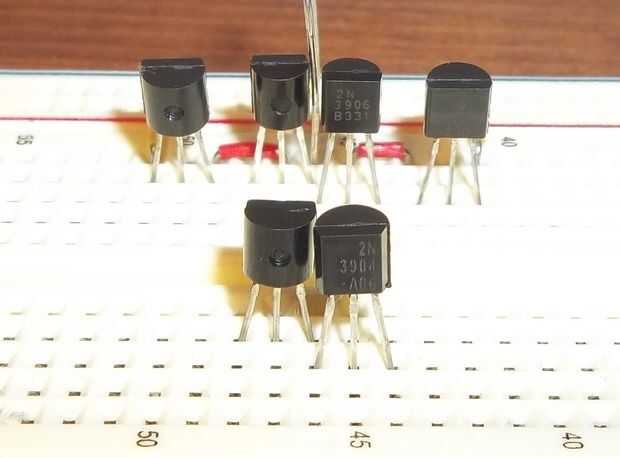

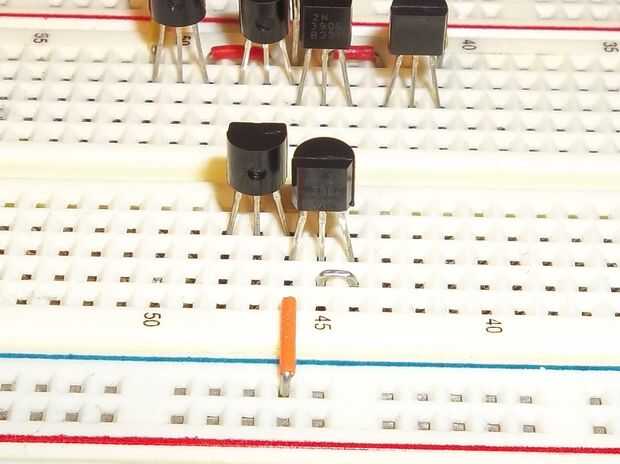

Luego la Junta alrededor de la vuelta y añadir dos transistores NPN exactamente como usted lo hizo para los dos primeros transistores. El debe estar en las mismas filas que los dos PNPs mediados, pero en el otro lado de la Junta para que estén aisladas.

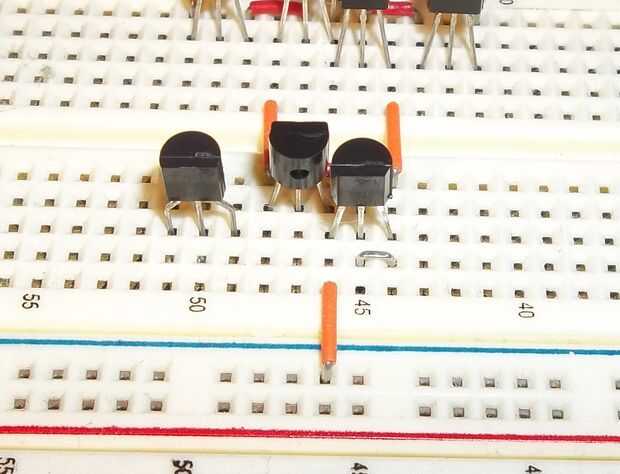

A continuación, agregar un puente que conecta el colector y la base juntos en el transistor de la derecha. Es importante recordar que transistor es debido a determina qué entrada es la referencia. Añadir entonces un puente entre la tierra y los emisores, que son los dos conectados entre sí.
A continuación, agregue dos puentes al medio divisor de las puntas exteriores de los transistores de NPN los conductores fuera de los PNPs mediados. El cuadro puede ser útil aquí. Luego conecte las bases (medio plomo) de los transistores de NPN juntos.

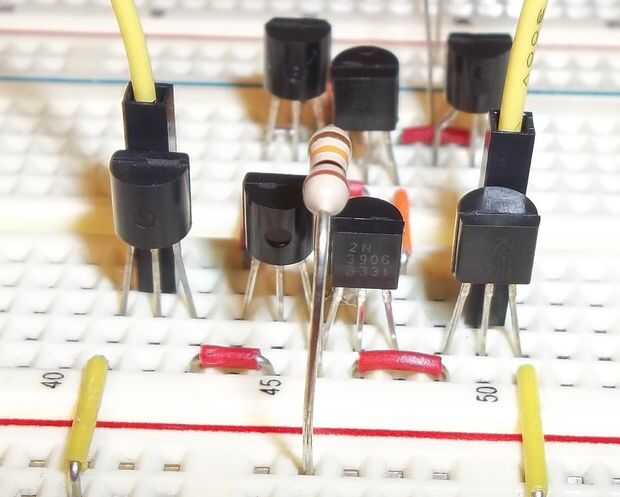

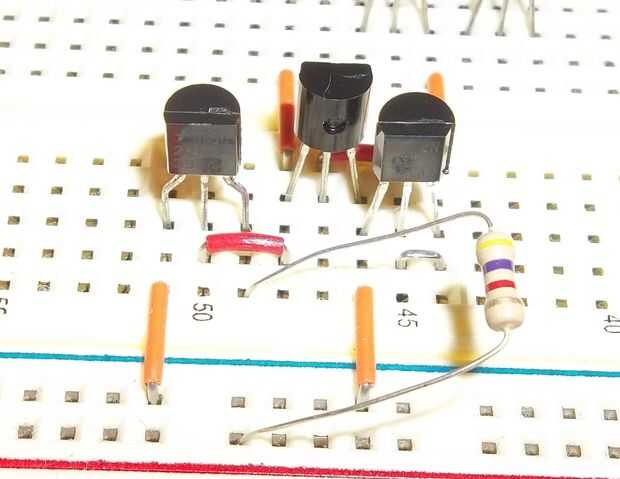

Tras esto, añadir el tercer transistor NPN a la izquierda de los dos primeros. Debe ser contrario del transistor con su base y el colector conectado juntos. Debe tener la parte plana mirando hacia usted y no puede conectarse a dos de cualquier manera.

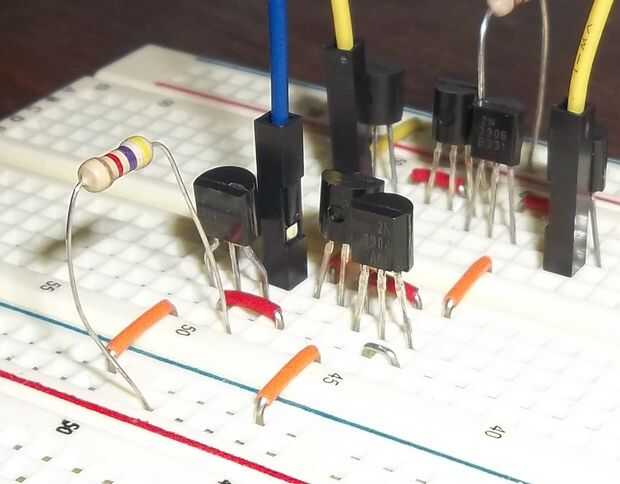

Entonces añadir un alambre desde la punta izquierda del emisor, a tierra. También poner un puente entre la base del transistor tercera y el hilo de la izquierda del transistor medio. Por último añadir la resistencia de ohm 7 k 4 entre Vcc y el colector del transistor tercer, el conductor de la derecha.

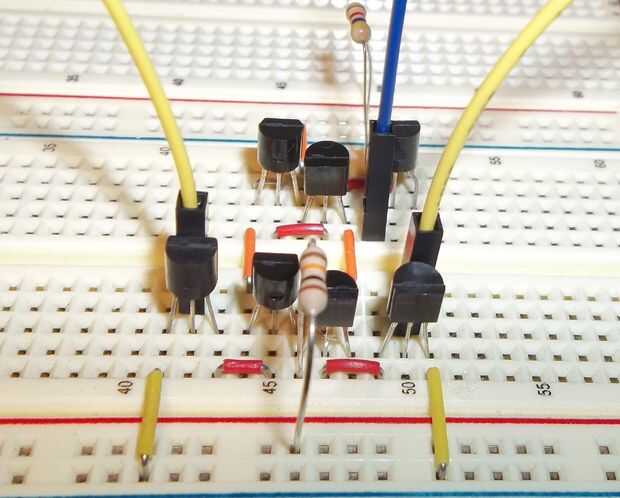

Por último añadir las entradas. Para este instructivo, un cable amarillo indica una entrada y azul indica una salida. Las entradas deben estar en la base, medio plomo, de los transistores PNP externos. La salida en el lado del tercer transistor NPN será la entrada de referencia y la otra será la entrada principal. La salida debe conectarse con el colector del transistor tercera, el mismo cable
como la resistencia de ohm 7 k 4. La entrada de referencia es en el lado opuesto de la NPN con colector y base en el esquema. Se aplica en tiempo real también.
Ahora ha completado el comparador de disparo! Ahora a probarlo...
