Paso 5: Prueba el comparador de disparo

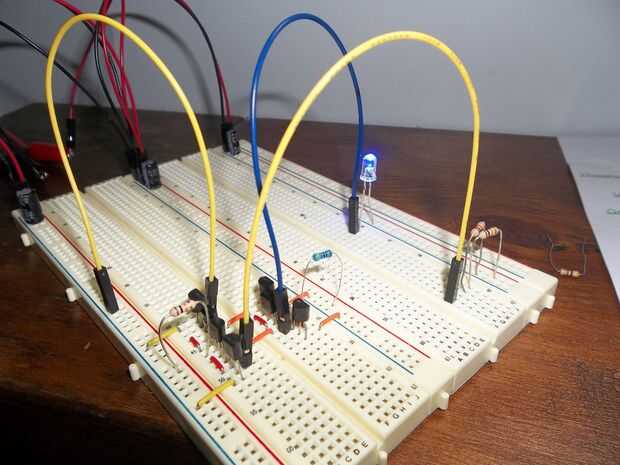

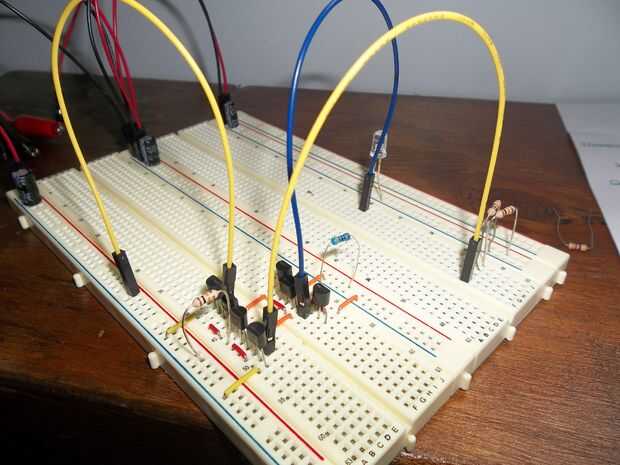

La prueba es simple. El primer paso es añadir poder a la Junta, en cualquier lugar de 3V a 12V debe ser fino, pero tensiones más bajas son más Clemente. Añadir potencia y corte después de un segundo o dos. Sienten los transistores y asegúrese de que ninguno está tibia o caliente. Si lo son, tiene una conexión corta o no en algún lugar. A continuación, hacer un simple divisor de tensión con resistencias de 2 y conecte a la entrada de referencia. Añadir a algún tipo de indicador a la salida, usé un LED. Para que sea luz, tuve que cambiar a la 4 resistencia de ohm 7 k para una resistencia de 470 ohm. Si lo haces, recuerda poner los 4k resistencia de ohm 7 nuevo! Ahora añadir potencia y conectar la entrada a tierra de disparador. El LED deberá encenderse. Cuando se conecta a Vcc, el LED debe apagarse. Si no pasa nada, hay un problema en alguna parte. Si el LED se enciende cuando la entrada es alta, conectado a Vcc y va oscuro cuando la entrada es bajo, cambie las entradas alrededor de.
Si todo funciona, usted puede mover al comparador de umbral.
