Paso 7: Prueba el comparador de umbral
![]()

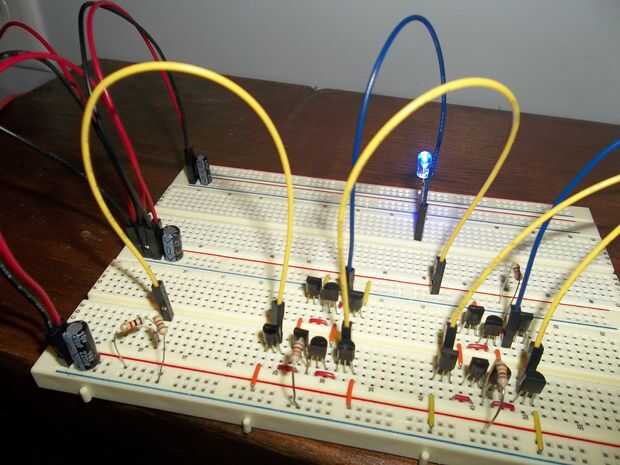

Prueba el comparador de umbral es similar a comparar el comparador de disparo. Primero aplicar energía para un segundo o dos para asegurarse de que nada se están poniendo calientes. Luego hacer un divisor de voltaje de dos resistencias y conecte a la entrada de referencia. Añadir un LED u otro indicador a la salida. Tenga en cuenta que hay una conexión directa a Vcc por lo que tendrá una resistencia si se utiliza un LED. Encender la unidad. Cuando la entrada de umbral está ligada a Vcc, el LED deberá encenderse. Cuando está ligada a la tierra, el LED debe estar apagado. Si sucede lo contrario, puede intercambiar las entradas.
Si todo funciona, entonces Felicidades, ahora tienes trabajo comparadores disparo y umbral! Si no es así, compruebe el cableado!
