Tenga en cuenta que el parpadeo de los leds no es tan notable en la vida real como en el video. Esto es debido al PWM de las luces están fuera de la tarifa de la cámara.
Esto es bastante fácil de construir como tiene paciencia. Aunque hay muchas soldaduras, es fácil de hacer en la Junta de tira. Recomiendo tener alguna experiencia de programación si se construye esto.
Se necesita:

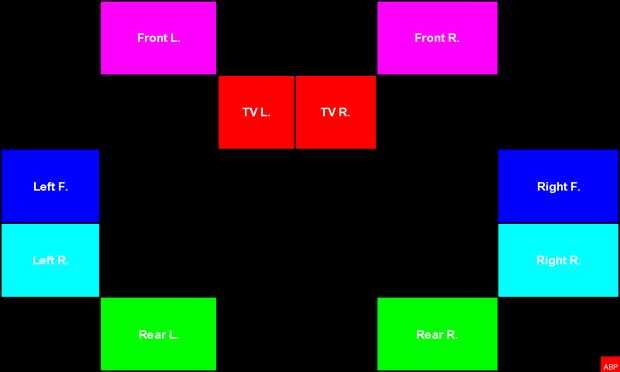

Un controlador - utilicé un LED-Wiz. Planeo cambiar más adelante a un arduino, pero esto se me para arriba y corriendo rápidamente y fácilmente. Este controlador es capaz de controlar 32 canales a 500ma, ya que cada led requiere 3 canales en 20ma (rojo, verde y azul) esto me da soporte para 10 barras ligeras con 25 led de cada uno (500ma / 20ma = 25 LEDs).
Leds RGB - compré un paquete de 200 fuera de ebay por unos $65. Son mala calidad y hay alguna variación en el color entre ellos pero eran baratos y hacer el trabajo bien. Decidí ir con 10 barras de 19 leds que me diera algunos repuesto led de mi paquete. La subasta de ebay compré tenía el título "200 X 8Kmcd de Manual Control RGB LED de 5mm A común difundida"
Placa perforada - encontré placa perforada en mi tienda local de electrónica por $6.
Algunas otras personas han encontrado en línea aquí:
http://www.futurlec.com/ProtoBoards.shtml
http://www.allelectronics.com/make-a-Store/Item/ECS-4/SOLDERABLE-Perf-Board-line-Pattern/-/1.html
Resistencias - vea abajo
Alambre - he utilizado cable de cinta desde mi tienda, vino en un ancho de 20 hilos que desgarró en tiras de 4 hilos. Este es el mismo tipo de cable utilizado en la unidad de disquete y ata33 cables.
Montaje - he utilizado el revestimiento de vinyl de Home Depot, vea el paso #5
Fuente de alimentación - puede usar su computadora, consulte el paso #6
Software - ver paso 7. Un equipo es requerido y el ambilight efectos sólo funcionará con video reproduciéndose desde el ordenador. A menos que está utilizando una tarjeta de captura de vídeo para ver la televisión, no es posible que los efectos de otra fuente.
Calcular los tamaños de resistencia:
La forma más sencilla de entenderlo es utilizar la calculadora en línea aquí. Mi led se enumeran como 20ma corriente delantera con verde y azul en 3.6v - 3.8v y rojo a 2.0v - 2.4v.
Abrir la calculadora y haga clic en "Leds paralelo" en la parte superior. Entrar en 5 para tensión de alimentación, caída de 3.6 para el voltaje, 20ma de corriente y 19 led de me dio un valor de 1 ohm 3,9. Observe que el led rojo es diferente por lo que requiere una resistencia diferente.
La tienda estaba en no tenía casi suficiente 1 vatio resistencias así que me decidí a ir a 500mW unos en su lugar. La calculadora dice que el resistor disipa 503mW en mi situación por lo que debería ser seguro y hasta el momento han sido confiables. Yo no necesariamente se recomienda este enfoque.
Si tiene preguntas acerca de la construcción, por favor lo publique como comentario en lugar de me mensajería. He recibido muchas preguntas que son similares y si se publican en los comentarios permite que otros aprender de ellos así.
