Paso 4: Soldar las resistencias en el cable y luego a la placa perforada

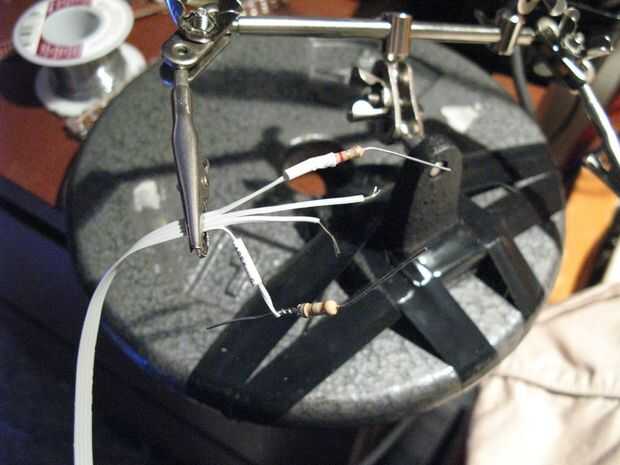

Tira el cable de cinta, dejando uno de los cables con blindaje más para el ánodo común, ya que este se ejecutará directamente en el tablero en vez de a través de un resistor. Soldar las resistencias en el orden correcto y la cubierta con cinta adhesiva o termo retráctil. No importa que camino van las resistencias.

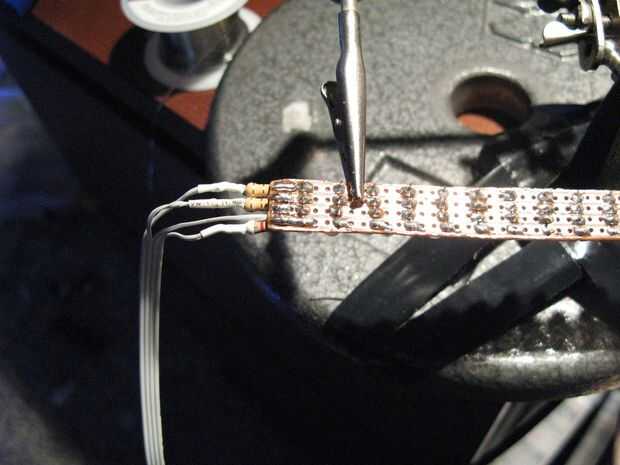

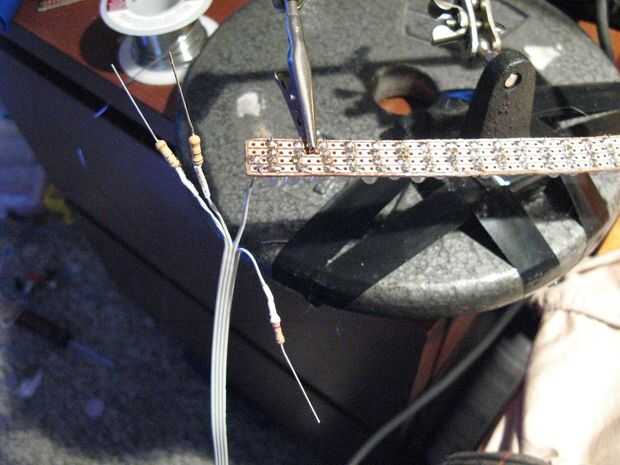

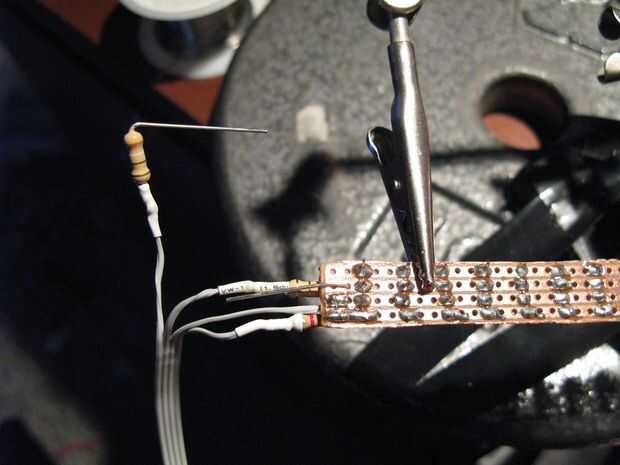

Luego soldar todo el conjunto a la placa perforada. Hice el ánodo en primer lugar, seguido por las resistencias. Las resistencias son más fáciles de hacer si se les curva en un ángulo primero antes de poner en, entonces usted puede doblar la pierna hacia abajo sobre la placa perforada y a soldadura en.

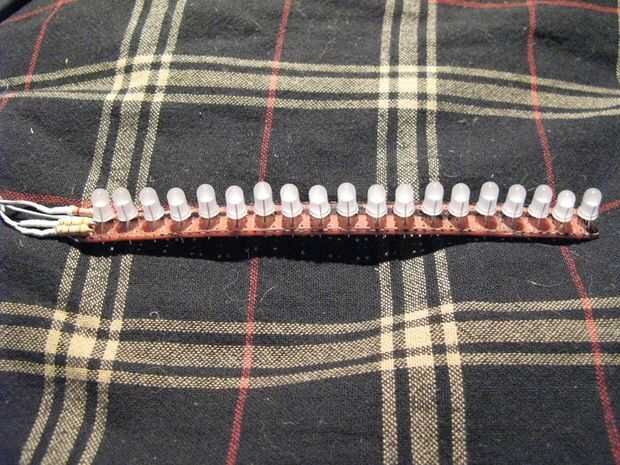

Felicidades, usted acaba de terminar uno! Yo recomendaría probar cada uno inmediatamente para asegurarse de que no se han soldado cualquier LED al revés ;)
