Paso 13: El trazador

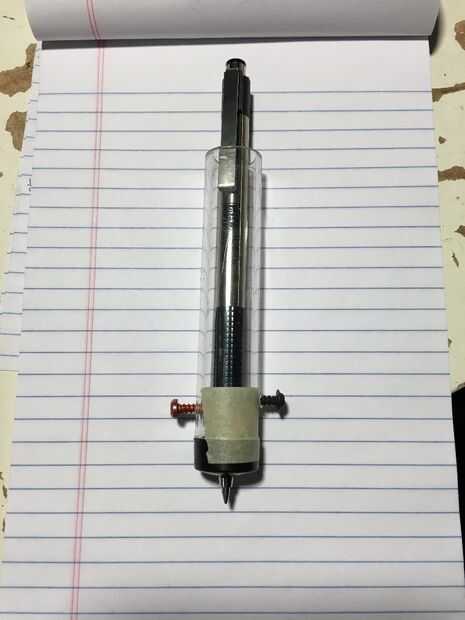

En este punto, probablemente desea probar este artilugio y seguir adelante. Por esta razón mi trazador de pluma es bastante crudo, pero por el progreso, bien trabajado... eventualmente.
Simplemente realizar lo siguiente:
1. Asegúrese de que hay poder para el portátil y la fuente de alimentación para su CNC
2. Abra GRBL controlador
3. abrir el puerto COM
4. una vez cargada, elija Archivo para tu imagen
5. la imagen estará en la pestaña de visualización a la derecha. Una vez más, la prueba de los límites.
6. Haga clic en comenzar
Concedido, fue mi primera buena parcela después de muchos fracasos. Aquí está un resumen:
* Como mencioné en el paso anterior, no reflejan mi imagen y por lo tanto, mi CNC funcionó "fuera de los límites" puesto que no añadir topes. El CNC no tenía idea que estaba tratando de ir más allá de su capacidad.
* Yo no revise mi trabajo superficial en Inkscape y trató de sacar a como 500 milímetros hacia fuera y enviaron mi manera CNC fuera de los límites. Esto favorece mi quiere/necesita para topes.
* A veces, y si alguien sabe por qué por favor deje un comentario, la CNC fue la Gcode una y otra vez. Esto la lanzó fuera de la cancha otra vez. Tal vez había un comando en la gcode para reiniciar el archivo??

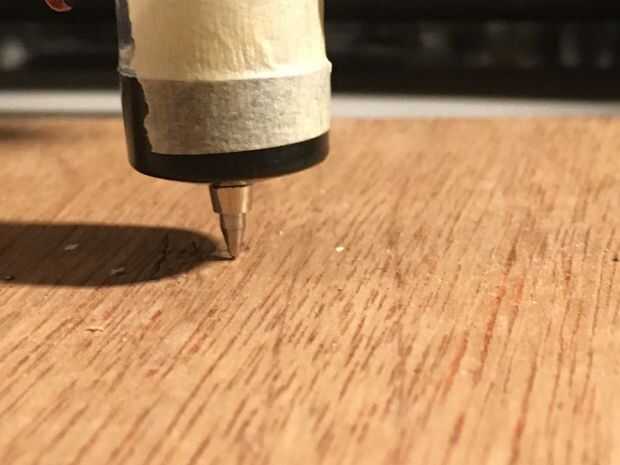

* Mi superficie de madera provocó la imagen tener asperezas que lejos de terreno liso.
* Que el primer fracaso fue una imagen de la interweb que convertí, pero no tenía ni idea sobre el problema del reflejo. Quería ver lo que estaba haciendo el trazador así que sabía qué hacer para continuar. Para lograr esto, dibujaba manualmente (en los límites apropiados cuenta te) un rectángulo y un círculo pequeño. Cuando trazan los supe era un reflejo de lo que realmente se muestra en Inkscape.
