Paso 17: GRBL la pluma 3D
Ahora que tenemos la pluma comunicarse con arduino (y nos carga el arduino con GRBL en el paso de software) que necesitamos para asegurarse de que todo es maravilloso cuando se comunica el programa GRBL.

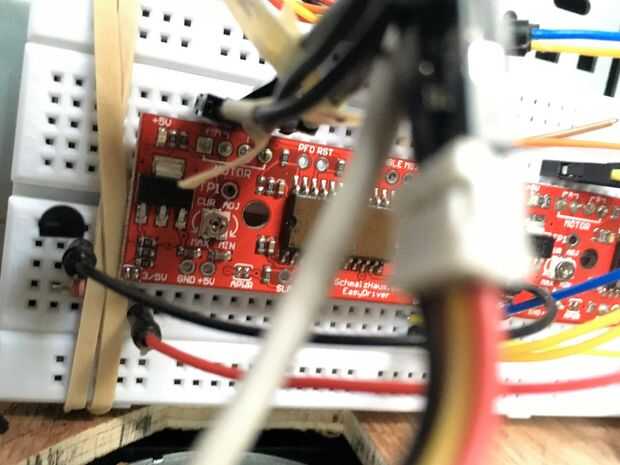

Tenía espacio suficiente en el final de mi protoboard para pegar el circuito de conmutación del transistor y conectarse a arduino. (Foto 1) Conectar los cables de la pluma para el colector y el emisor como antes y asegúrese de que el Arduino está conectado a GND y el Pin 12. Encienda el lápiz 3D, la fuente de alimentación, equipo y funcionamiento GRBL controlador. Abrir el puerto COM que el arduino se comunica con.
Para probar el lápiz debe probar dos cosas.
1. Haga clic en la casilla que dice "Huso". El motor de la pluma debe comenzar el proceso de extrusión. (Te darás cuenta en la ventana de comando grande un M3 debe saltar cuando en y M5 cuando apagado) Desmarque la casilla para desactivarlo.
2. manualmente tipo M3 en el cuadro de comando y presione Enter para activar la pluma en y M5 para desactivar el lápiz. G-code es hablar para encender su medio exterior o sea de un extrusor de pluma, diodo del laser o del huso para un router.
Si funciona, impresionante!!!
Si no, no se preocupe. Tampoco lo hizo mina la primera vez. Resulta que mis alfileres que soldadas a la pluma que sobresale vino los cables sueltos de dis/conexión todo que el tiempo y tuve que resoldarlos. Hice eso y luego utiliza una carga de mierda relativa de pegamento entre el perno y el alambre expuesto el plástico protector para mantenerlo rígido y robusto por lo que pude conectar y desconectar el pen mucho.
