Paso 8: Tiempo para que sea luz!

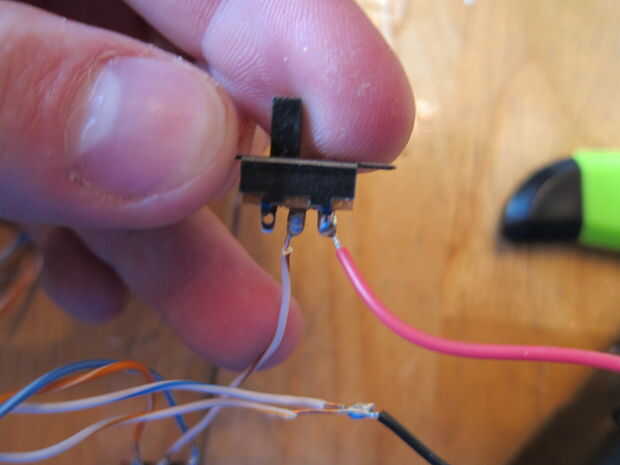

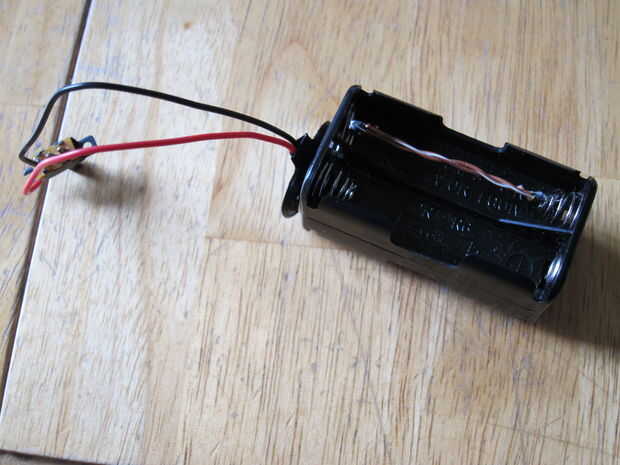

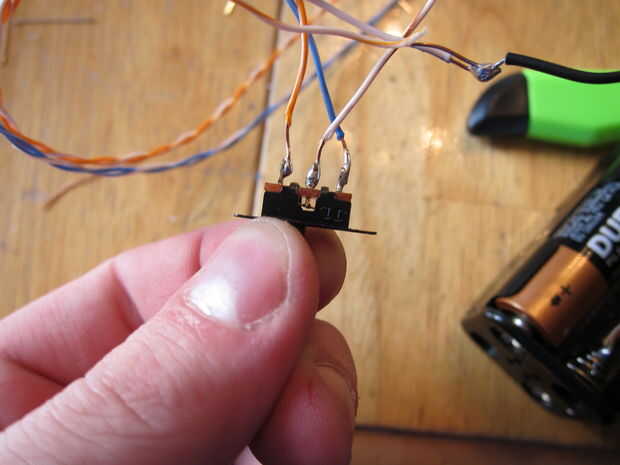

Tengo unas cuantas fotos, pero voy a intentar explicarlo así. Poder proviene de un modificado cuatro AA portapilas (ahora tiene un alambre estirado a través de uno de los titulares de la batería) que ahora tiene tres AAs, llegando hasta 4, 5V de alimentación. El cable positivo va al primer conmutador, que luego va al interruptor de color. Aquí es donde comienza el lío. Las rutas de energía positiva a la sección media del poste en el interruptor de color. Azul es el poste izquierdo, y naranja es el derecho. Aquí, el relato se detiene para que podamos ver lo que todo es tienes que poder y cómo va a energía.

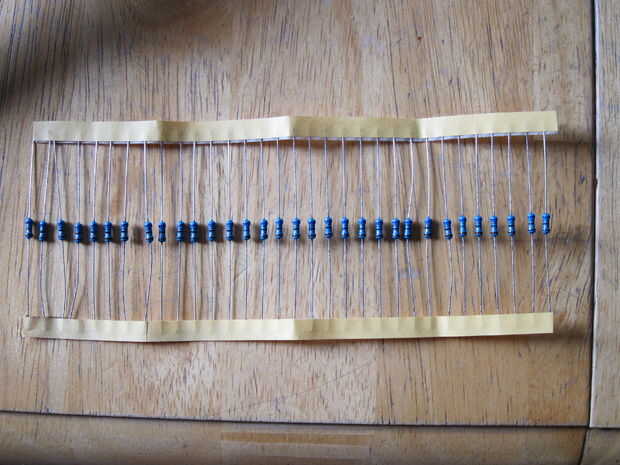

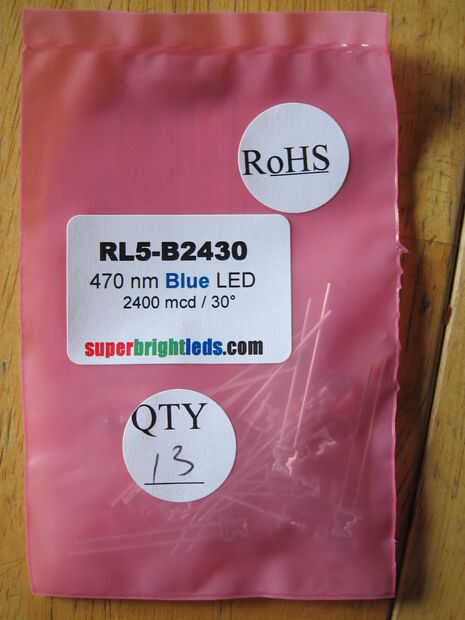

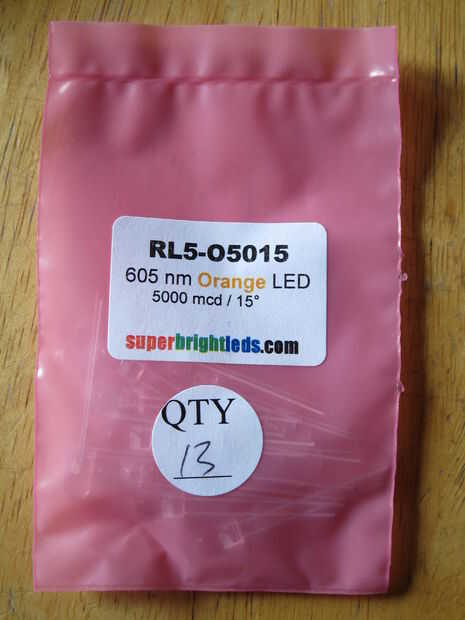

Las luces son LEDs de 5mm de superbrightleds.com. Tuvieron tiempo de envío grandes y buenos precios-era mucho más barato para obtener $10 de LEDs en línea que de lo contrario hubiera tenido que pagar más de $30 para obtener de la mano de una tienda. En el tramo negativo de cada LED, usted tendrá una resistencia de 68 ohm watt ¼ con el fin de limitar el poder. Otra vez, les tengo en línea, pero no recuerdo el vendedor.

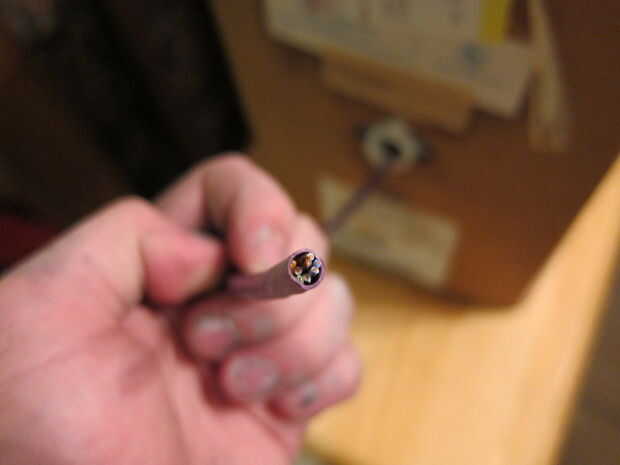

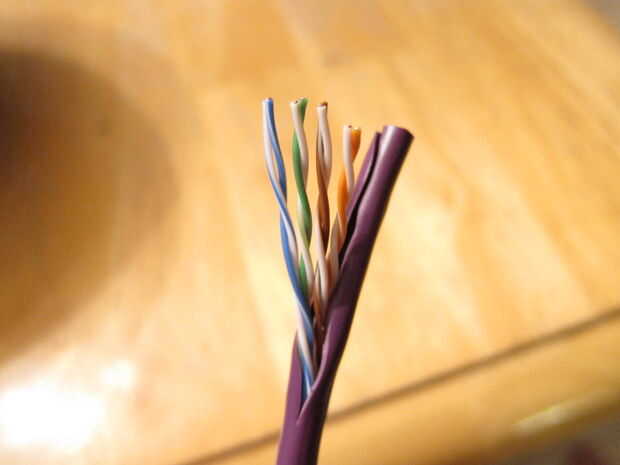

Si no estás familiarizado con cable CAT5, Bienvenido al cableado más increíble jamás para proyectos como este. Cable CAT5 es básicamente cuatro pares ordenados de los cables dentro de una manga. Rasgar abierto la manga y puede sacar ocho cables, cada par es cuidadosamente envuelto juntos y listo para usar! Son azul y blanco, verde y blanco, naranja y blanco y marrón y blanco. Utilicé color azul y blanco para cada sección del azul de luces (azul para positivo y negro para negativo) y, como era de esperarse, naranja y blanco para las luces naranja.

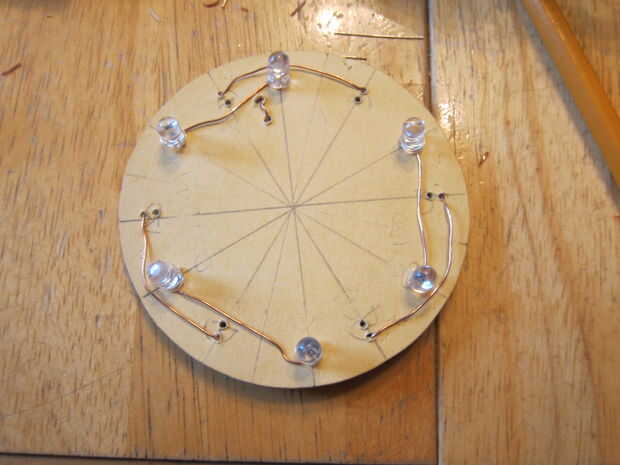

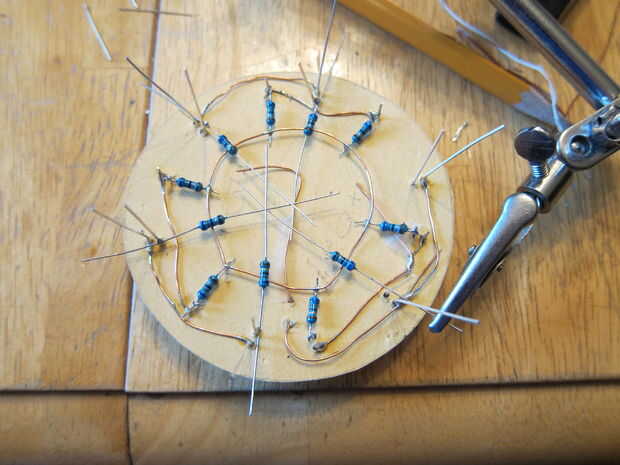

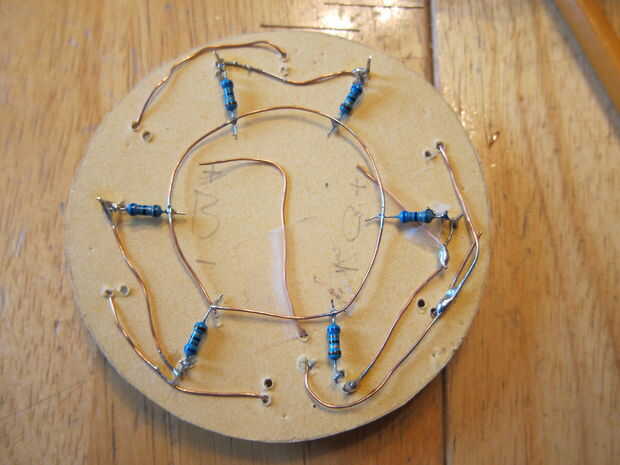

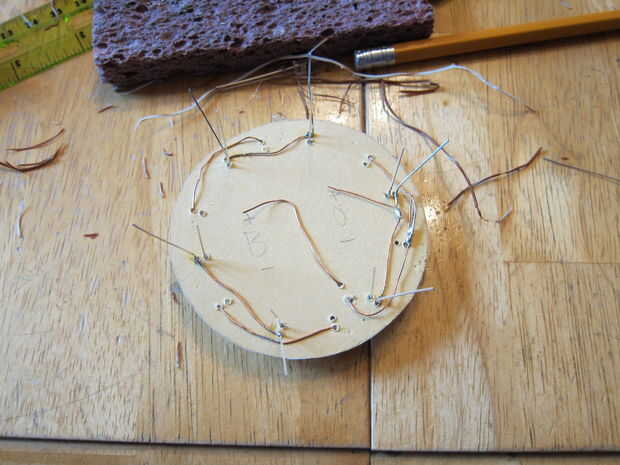

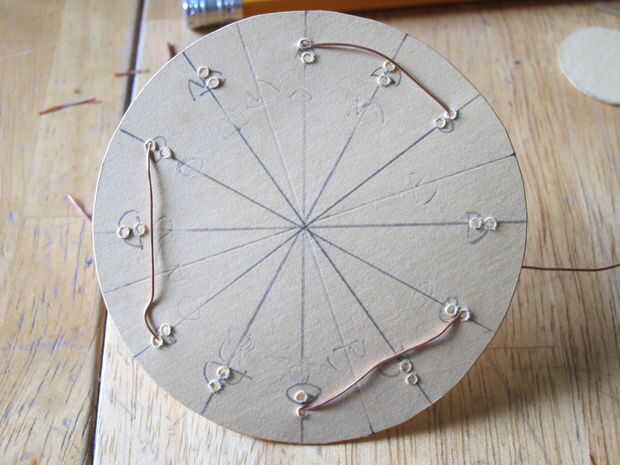

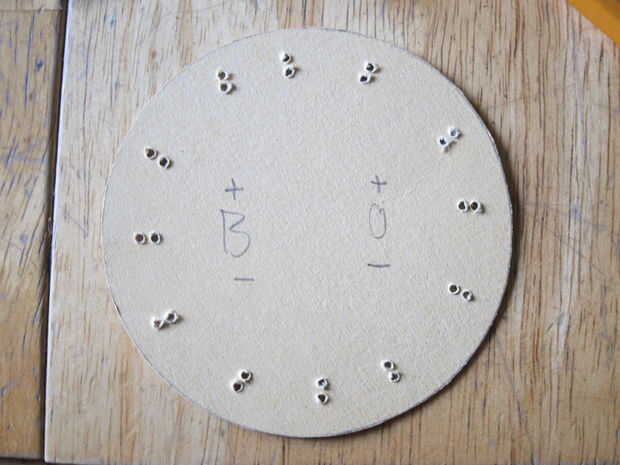

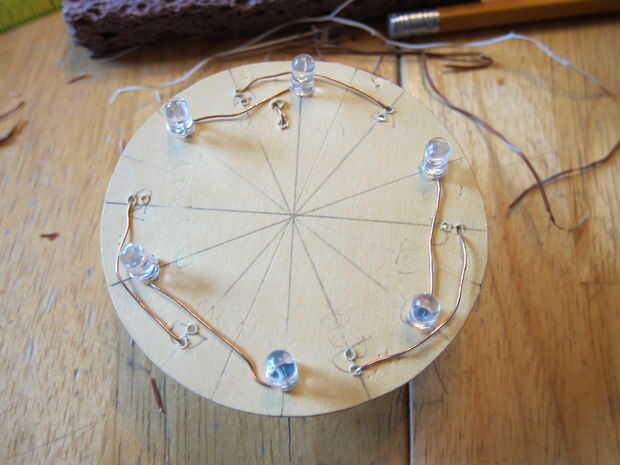

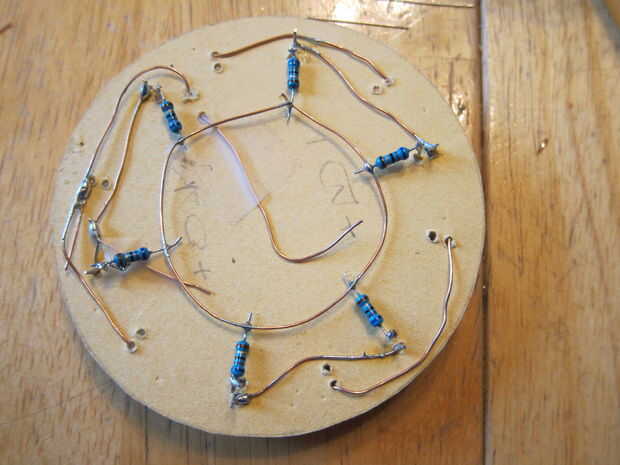

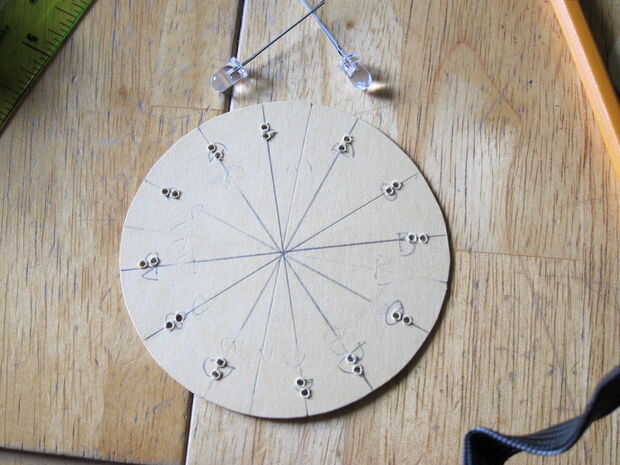

Hay cuatro tramos de luces. La primera es la más difícil – es la sección de luces para el cañón (que, por cierto, no hemos cubierto todavía). Las luces del barril se arreglan en un círculo alterno de 6 de cada color para un total de 12 luces. Si tienes un protoboard, más poder para ya – usé cartulina y había despojado cable CAT5. Básicamente, hay cuatro anillos de alambre: naranja azul de orange negativo, positivo, positivo y azul negativo. Alambré los anillos LED naranja completamente antes que comenzó en los azules y capas de anillos azules alrededor de los naranja, y luego por cable un par azul y un par de naranjas para los anillos y el interruptor de color y los cables blancos al cable negro de la batería. Tomó cerca de tres horas para diseñar y construir – revisa las imágenes para obtener más información.

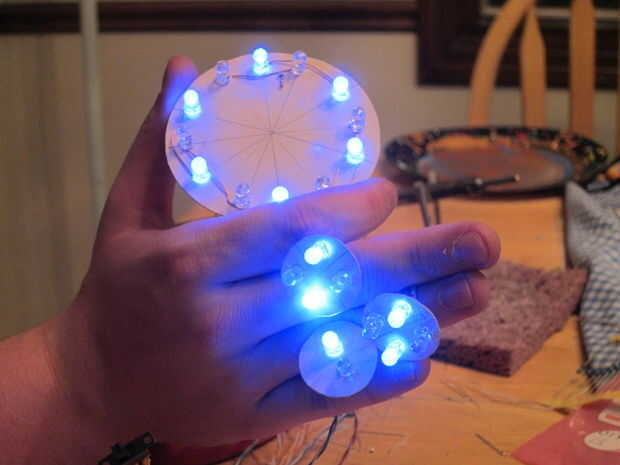

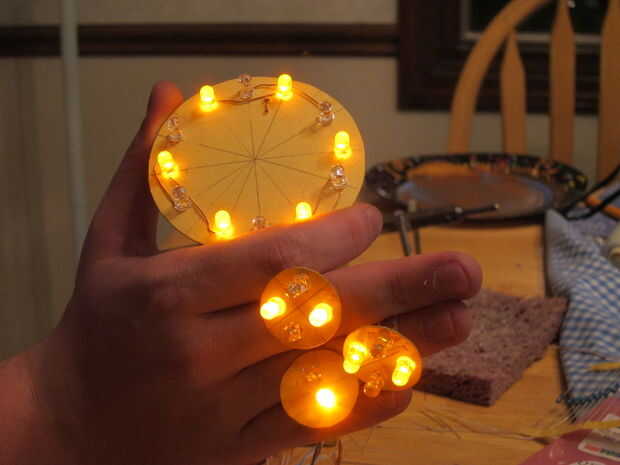

Esa sección se vaya en el centro del cañón y brillo en la parte delantera. Los siguientes dos conjuntos de luces son idénticos, dos conjuntos de cuatro LEDs en una plaza y dos de cada color en cada plaza. Esto significa que básicamente, se obtiene con cable del mismo modo que la pieza más grande, con un conjunto de cables de colores a cada conjunto de LEDs. Estos cables luego vuelva y se separen para que el cable de color va al polo apropiado en el interruptor de color y el cable blanco va al cable negro de las pilas. Cada una de estas piezas de luz de cuatro eventualmente se una a un extremo de la barra de luces en la base – tener luces en cada extremo de voluntad permita que la luz se Esparza uniformemente a lo largo de la barra y lo veremos mucho mejor así.

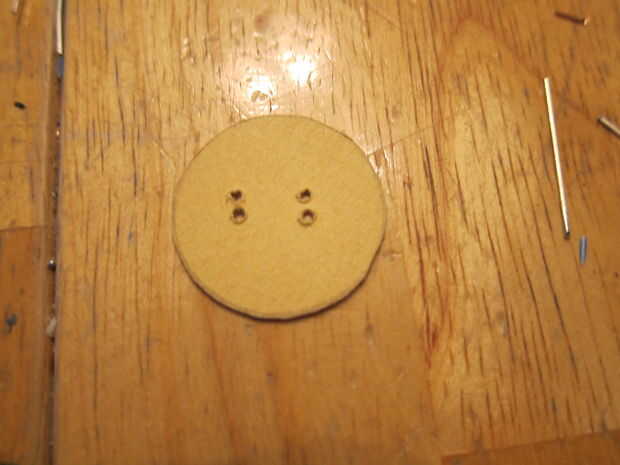

La cuarta pieza es mucho más simple: es un LED de cada color. Esta pieza consigue pasará a la parte superior de la concha grande y es la luz indicadora en la parte superior. Como con los otros, asegúrese de que cada LED tiene una resistencia unida y se une firmemente a cualquier superficie que está trabajando, ya sea placa de cartón o lo que sea.
Si hay alguien que puede explicarlo mejor en los comentarios, por favor, tendrás mi agradecimiento de por lo menos de doce horas!

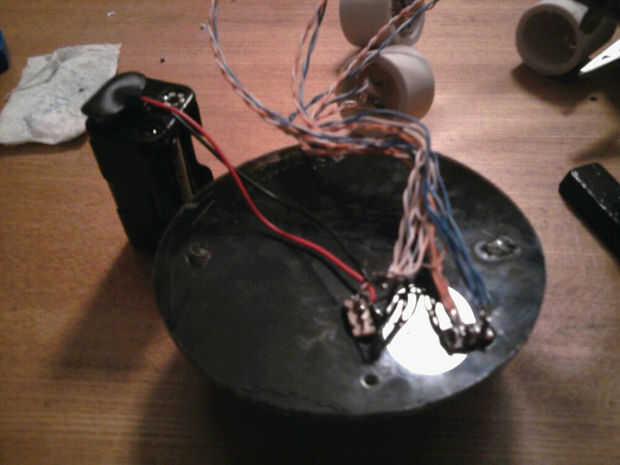

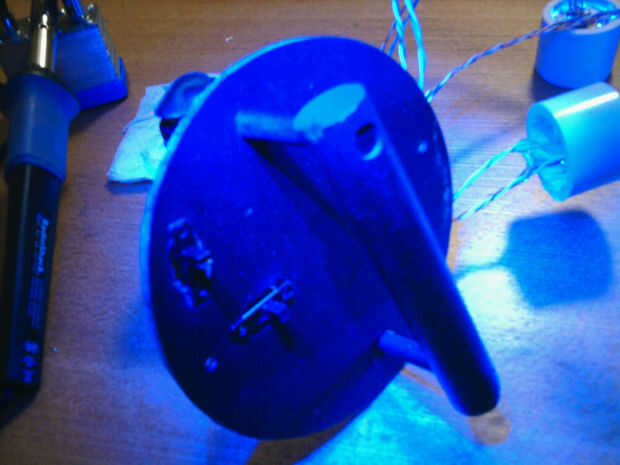

EDIT: La electrónica panel de control y mango más o menos fue hackeado en el tiempo con el objetivo de crear algo que funcionaba, pero no necesariamente bonita. El mango se hizo de dos tamaños al azar de barra de pasador en el piso de la tienda. El interruptor en la media de la placa es el interruptor de encendido, allí coloqué para que sea muy fácil hacer la pistola, pero difícil de apagar. Es realmente físicamente imposible apagar la pistola sin cambiar primero su puño. El segundo interruptor controla el color y es orquestación moviendo de lado a lado el dedo pulgar en el interruptor.
Originalmente tenía un pensamiento bien hacia fuera el plan de tener dos placas que se atornillan en mutuamente por lo que podría hacer el panel de circuitos electrónicos extraíble por lo que pude tener acceso a las baterías, pero los tornillos terminaron pelar el plástico! Al final, simplemente consiguió superglued juntos :/
