Paso 11: A partir de la Asamblea

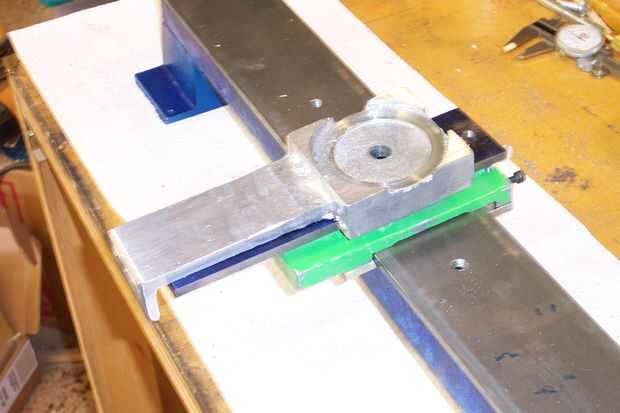

Las partes azules son las bases y la cama, apoyar a las "formas". Las formas son (es) una tira de 3" ancho, 1/4" de espesor de acero en frío (CRS). Es bastante sólida y pesada, pero realmente puede doblar un poco, por eso es importante que la cama esté precisamente muy, muy plana, como las formas se pernos muy firmemente a la cama y así seguir su llanura (o falta de ella). La cama que eche, como recordarán, tiene casi 2mm de la inmersión en el centro. Que puede sonar como muy poco, pero de hecho daría como resultado inaceptable imprecisión--la mayoría de máquina-herramienta trabajo se especifica en términos de milésimas de pulgada. es de 2mm alrededor de 1/12 de pulgada--un error enorme en tierra de mecanizado.
En cualquier caso, las "formas" son/son descansando en la cama. El verde es el transporte. En la parte superior el carro aún otros "maneras" (una pieza de 1/4" espesor, 2" CRS amplia) para la protección y la protección propia (la parte sin pintar del metal con el patrón circular en la parte superior).
Así - brevemente - las maneras de la cama se atornillar al somier; el somier se atornillados a los bastidores base dos; y un largo tirante a lo largo de la parte delantera me deja girar una manija para mover el carro de izquierda y derecha.
Entonces, las formas de protección (7" largo x 2" pieza ancha de acero) va atornillada al carro, y un tornillo con un mango de manivela se instalará en la diapositiva de la Cruz (así, cuando el mango, la diapositiva de la Cruz irá hacia adelante y hacia atrás). Entonces, la base giratoria compuesto (muy pronto) se instalará encima de eso, así que puedo convertir la herramienta de corte hacia la derecha o hacia la izquierda.
