Paso 6: Prisioneros y tornillos de
Cabe debajo de una de las dos pinzas (los pedazos de acero en la parte inferior que sujetan el carro a las formas)--uno en el 'extremo' Dónde está el tornillo de mariposa.
La llave es para ajustar la tirantez de la diapositiva de la Cruz, así como el ángulo. Ajuste los dos tornillos prisioneros externos, usted puede true-hasta la protección a un ajuste de 90 grados en la diapositiva de la Cruz. El tornillo de mariposa permite aflojar o apretar el conjunto ajuste, incluyendo la protección a las formas de bloqueo. (En la práctica, toda necesidad 3 especie de ser balanceado para el ajuste correcto y la tirantez - desea lo suficientemente flojo como para la protección a deslizarse con suavidad en las formas sin pegarse, pero firmemente bastante que hay no es 'jugar' - es decir, meneo-room).

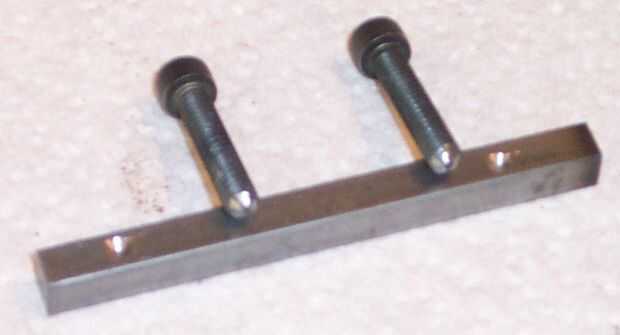

Necesita los tornillos prisioneros de ajuste señalados, para encajar en huecos en el gib - si no que va escurrir justo cuando se mueve el carro. No está muy claro en el libro, pero es más simple conseguir un par de tornillos de tapa de los tornillos prisioneros y hacerte em puntiagudos (usé mi 4 "x 36" lijadora de correa/disco, con los pernos en un vise-grip, tratando de mantener los puntos de alrededor de 80-ish grados--tomó unos 15-20 segundos.)
Necesita mellar la llave con una broca (de ahí los grados 80-ish), y las hendiduras necesitan ser alineados con los orificios gib en la diapositiva de la Cruz. (Esta parte no es muy clara en el libro, por cierto.) Probablemente lo más lógico es poner la diapositiva de la Cruz, con la llave, en las formas, y perforar a través de la protección en el gib ligeramente. (Usted querrá hacer esto antes de tocar los orificios en la diapositiva de la Cruz, o el taladro será estropear la rosca). Lo que hice, que funcionó muy bien, fue a perforar la primera diapositiva de la Cruz (todos de 3 agujeros), pulse los 3 orificios, colocar la corredera transversal sobre la manera de sujetar la llave con el tornillo de mariposa, y los tornillos prisioneros en el tornillo hasta que marcan un poco la chaveta. Luego quita la llave, centro-perforado los agujeros de gib y dimpled en el taladro. (¿Por qué? Es más fácil ver y controlar la profundidad de las hendiduras, supongo. Trabajado muy bien para mí, de todos modos.)
