¿Construir tu propio mini computadora de bolsillo (2 / 13 paso)

Paso 2: Rodando su propio

quería asegurar 100% de éxito para cualquier persona de este proyecto, por lo que hemos creado un kit, pero han recibido un montón de estímulo positivo para también proporcionar un esquema para aquellos que quieren tomar una foto en "rodando su propio" Mini computadora de bolsillo.

El cerebro (CPU) detrás de la Mini computadora de bolsillo es un microcontrolador Parallax P8X32A, así que agarrar tu tabla favorita de hélice y cavar!

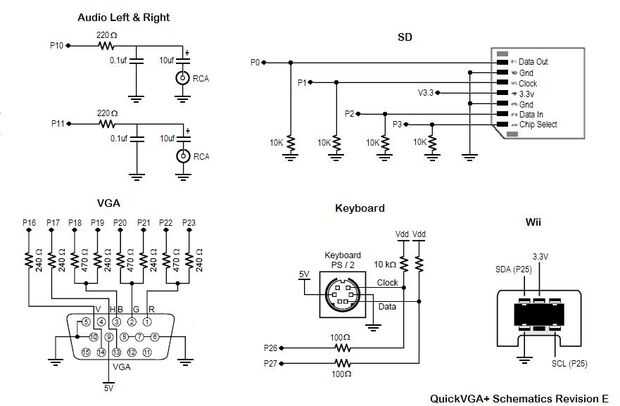

Usaremos los siguientes pines de I/O para dispositivos conectados:

P0 - P3 SD o microSD conexión
P10, P11 conexiones audio
P24, conexión de mando clásico de Wii P25
P26, P26 conexión de teclado PS/2
Conexión VGA p16-P23

Tambien he hagan un PDF de este gráfico para que pueda ampliar e imprimirlo!

¿Ya tienes un inicio rápido y quieres hacer tu propio PCB? Le tenemos cubierto también!

Vea el paso
