Paso 4: Paso 1: colocación de las resistencias

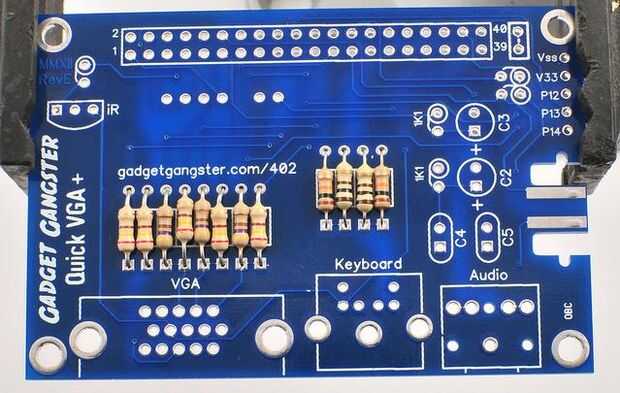

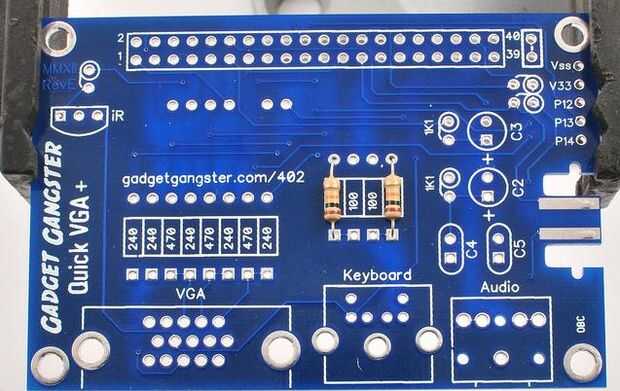

Los resistores están marcados con los números impresos en serigrafía de la placa de E/S.
En la soldadura de la parte inferior de la Junta.
Utilizaremos 5 resistencias diferentes en esta versión.
- 10 resistencias de k (marrón, negro, naranja)
- 1 resistencias de k 1 (marrón, marrón, rojo)
- resistencias de 100 ohm (marrón, negro, marrón)
- resistencias de 240 ohm (rojo, amarillo, negro)
- resistencias de 470 ohmios (amarillo, violeta, marrón)
Revisiones y actualizaciones!
La Junta que se muestra en esta imagen es e revisión. Revisión G "RevG" de esta tabla tiene un adicional resistencias de ohm tres 120 que se han añadido a la derecha de la fila de resistencias detrás del conector VGA. Esta actualización mejora la cantidad de color de 48 a 64 colores. También se ha añadido un zócalo opcional de SRAM (23K 256). Si se detecta un chip SRAM que 32 K de memoria "extendida" adicional está disponible para BASIC utilizando comandos PEEK/POKE.
