Paso 2: Cómo empezar
Dependiendo de tus habilidades y confianza en uno mismo puede omitir esta primera parte, pero creo que es una buena idea para probar todo antes de crear la versión final.

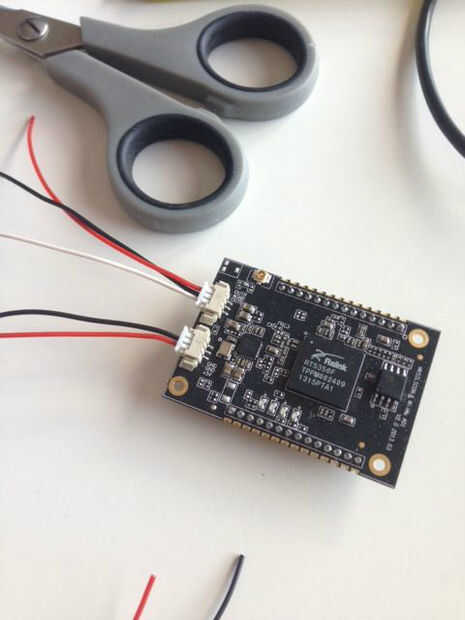

Así que lo que hice fue poner los cables prensados en las viviendas de 3 pines.
1. cubierta: rojo - negro - blanco, que representa a la derecha de audio, molido, audio izquierdo
2. vivienda: rojo - negro, que representa a + 5V y tierra (hay un segundo conector de tierra asignado en el módulo, pero no creo que sea necesario utilizarlo)
Nota: Si usted está teniendo problemas para conseguir estos soportes picoblade (que era muy difícil para mí, demasiado), puede decidir usar los pins ya soldados en la platine. Tal vez se trata de un método mejor de utilizar este módulo, pero me gustó la idea de utilizar estas tomas picoblade.
Independiente de su decisión acerca de cómo conectar los cables, necesita seguir con soldadura. Para la alimentación, tomé un cable USB al azar. Después de cortar el enchufe del USB, unisolated el cable. Busca "configuración del conector usb" conseguí algunas buenas fotos de los diferentes cables en el cable USB.
De forma predeterminada, el cable rojo y negro debe ser responsable de la energía. Por lo que usted necesita soldar estos cables a nuestra segunda vivienda molex de picoblade - o las clavijas correctas del módulo (+ 5V y GND).
Después de hacer esto, usted puede considerar aplicar energía al módulo - para comprobar si su funcionamiento general. Después de un par de segundos verá una red WIFI nueva y algunos LEDs de estado deben ser intermitente y así sucesivamente.
Ahora, agarra tu toma de 3,5 mm y soldar el cable rojo, blanco y negro a los pines. Asegúrese de saber que pin es responsable para el canal izquierdo y derecho y de la tierra. No usar tierra le dará sonido horrible con un montón de señales que interfieren.
Conecte la toma audio picoblade para el módulo y el poder en otra vez - cheque si usted puede eligió un altavoz airplay y tratar de conseguir un sonido de los altavoces. Si todo funciona, muy bien!
Si no, revise su trabajo de soldadura.

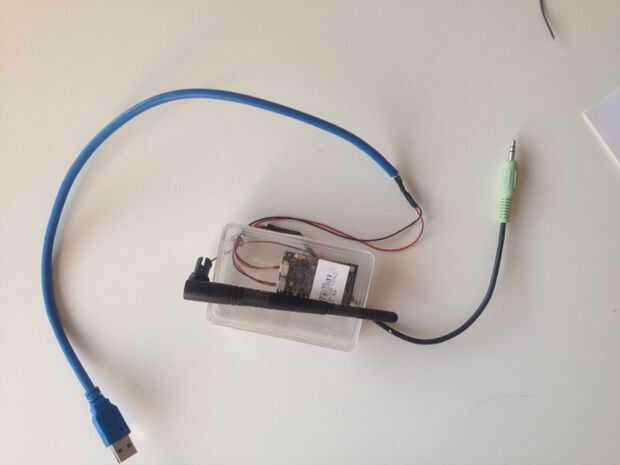

No se preocupe - la segunda foto era sólo para pruebas. Utilicé una caja de una baraja de cartas - así que usted puede imaginar pequeños esto es ;)
