Construir tu propio router/fresadora CNC (3 / 11 paso)

Paso 3: El pórtico

El pórtico es el puente entre la guiderails del eje x y es compatible con tu motor de fresado sobre la pieza de trabajo. Más hace, cuanto más gruesa la pieza de trabajo puede ser. Hay sin embargo una desventaja de altos pórticos. Trabajan como palancas en el guiderails y por otro lado las placas laterales tienden a doblar más fácilmente haciendo más largo.

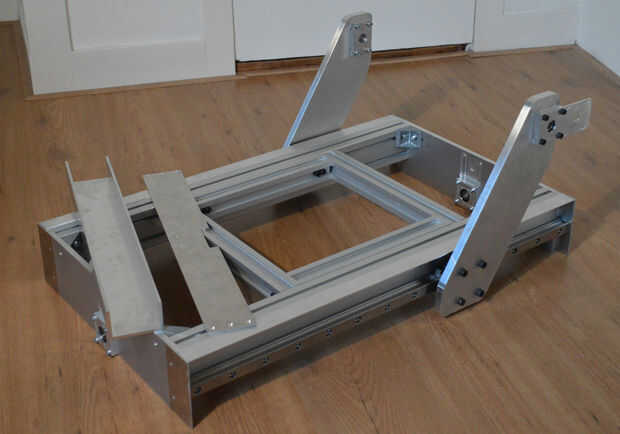

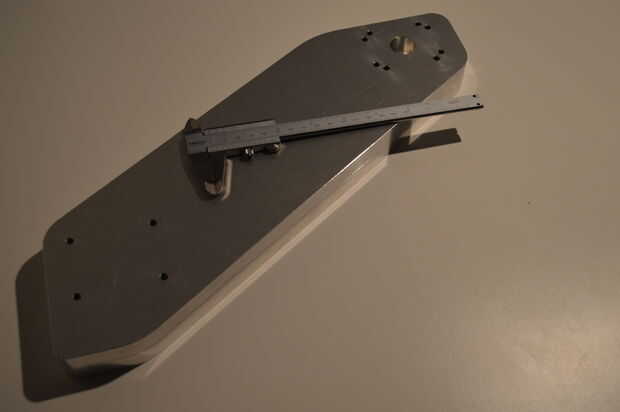

La mayor parte de la obra que planea hacer con el CNC involucrados fresado de piezas de aluminio. Un tornillo de media de la máquina sería de 60 mm de alto. Ya que los bloques más gruesos de aluminio fácilmente disponible para mí serían 60 mm de alto, así, elegí al espacio entre la superficie de trabajo y la pieza de metal, que podría golpear la pieza de trabajo en primer lugar, de 125 mm. Esto me dio un punto de partida para las placas laterales. Puesto que quería que el centro de una fresa sobre el centro de la runnigblocks (de la vista lateral de las máquinas), las placas laterales tuvieron que colocarse en un ángulo. SolidWorks me ayudó a convertir todas las mediciones en la parte final. Debido a todas las dimensiones complejas que decidí estas piezas en un molino CNC industrial del molino, esto también me dio la oportunidad a todos los rincones (habría sido muy duro moler en un molino manual).

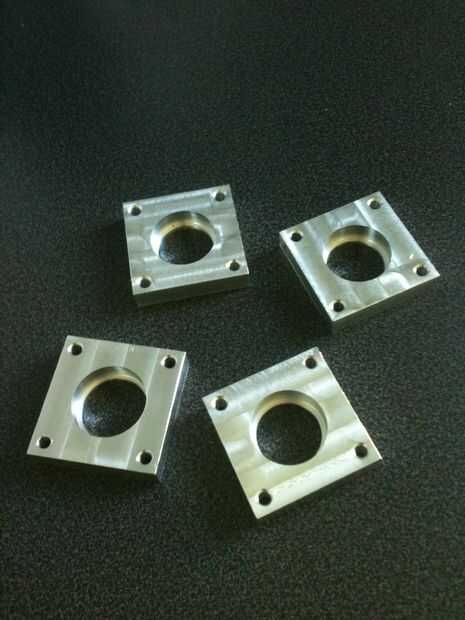

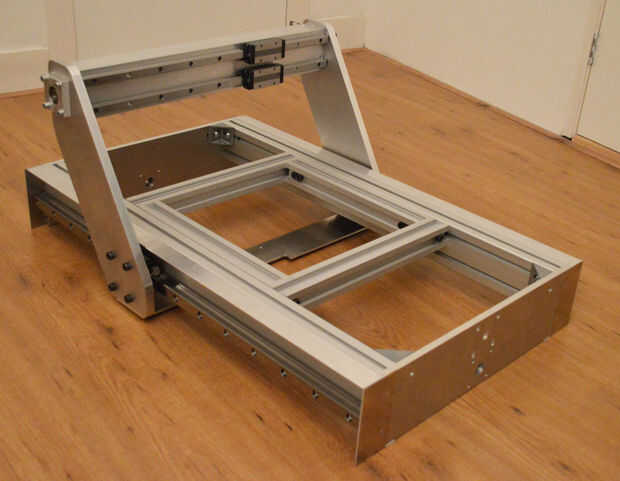

La parte que soporta el eje y guiderails está formada de un 5 mm grosor perfil en U. Se monta entre la placa del lado con la ayuda de dos bloques de montaje sencillo. En el interior del perfil en U alberga el husillo del eje y. Otra vez que es apoyada por los bloques del mismo rodamiento utilizados para el eje x. Se montan en el exterior de las placas laterales.

Bajo el marco principal se montó una placa en la parte inferior de las placas de lado del pórtico, dando un punto de montaje para la tuerca eje x.

Todas las dimensiones se proporcionan en los dibujos a continuación.
