Paso 6: Ejes y poleas

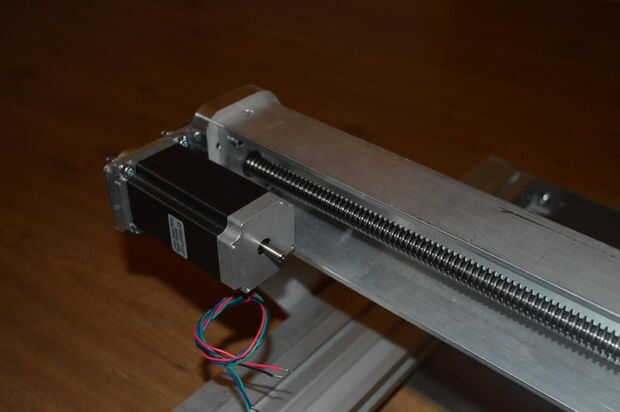

Los husos traducen el movimiento de rotación de los motores paso a paso en un movimiento lineal. Construcción de su máquina, se puede elegir entre tres versiones diferentes; tornillos de husillos o bola, ya sea en configuración Imperial o métrico. La principal diferencia entre husillos, tornillos de bola es la exactitud y la fricción. Husillos tienden a tener fricción mucho más y son menos precisos que los tornillos de la bola. Si buscas una máquina muy precisa sin ninguna reacción, definitivamente considere husillos a bolas. Sin embargo, son relativamente caros.
Opté por usar husillos con un drivenut de plástico especial que reducen la fricción y son un sistema libre de la reacción. Usted puede ordenar las tuercas del coche aquí: http://www.mixware.de/index.html\

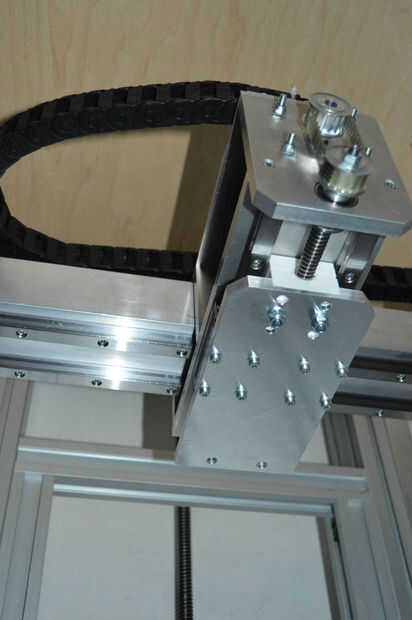

Los extremos de los ejes x e y - hay que dar vuelta a la medida para encajar los rodamientos, poleas y tuercas de sujeción. Puesto que el eje de z sólo se admite en uno y con un rodamiento, dio vuelta en solamente un lado.

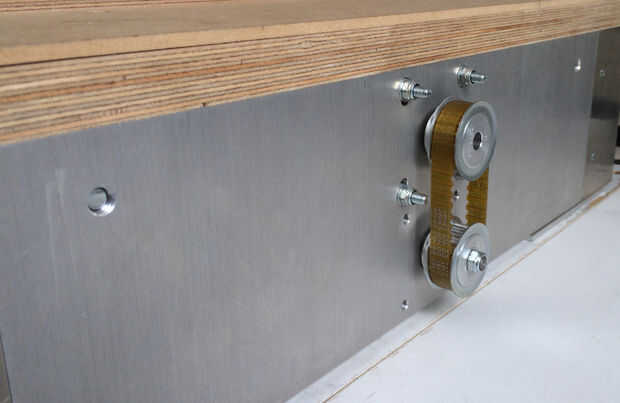

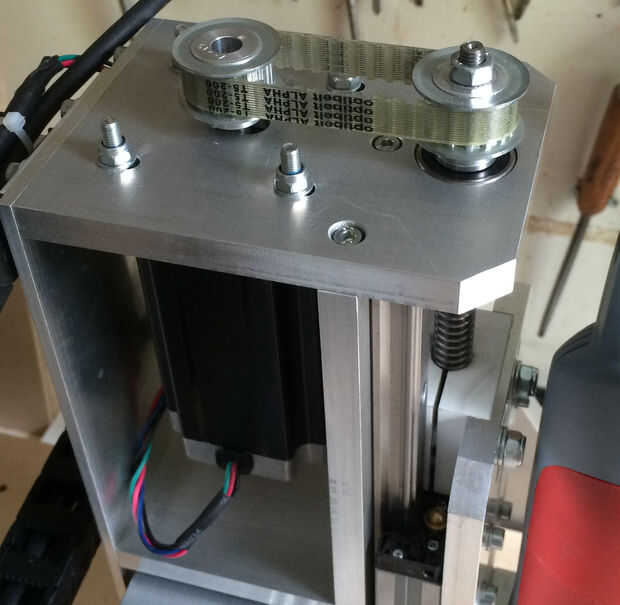

Las poleas son perforadas para el tamaño del eje dado vuelta (en mi caso 8 mm) y proporcionadas de un tornillo de M4 fijación perpendicular a la shafthole.
Los dibujos a continuación muestran las dimensiones
