Paso 8: Sistema eléctrico
Los principales componentes del sistema eléctrico son:
-Motores
-Controladores paso a paso
-Alimentación (o 2)
-Breakoutboard
-Equipo
- Y por último pero no menos importante: seguridad primero; una emergencia parada ;-)

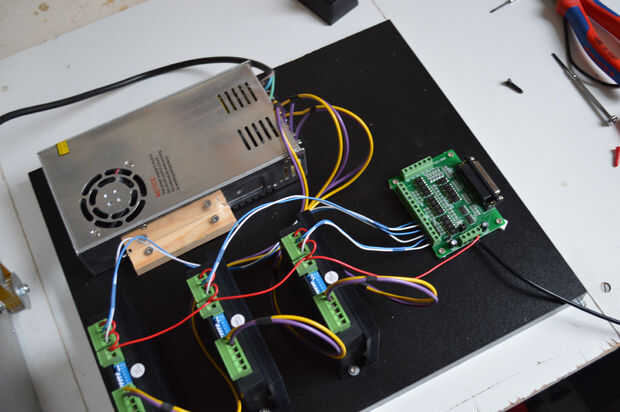

Opté por comprar un sistema completo en Ebay con 3 motores de pasos Nema 23, 3 conductores adecuados, un tablero de arranque y una fuente de alimentación V 36. Yo uso un paso conversor para convertir los 36 voltios a 5 voltios. Por supuesto también puede colocar a su propio conjunto. Puesto que no podía esperar a sartup la máquina temporalmente montara todos los controladores y fuente de alimentación en un tablero abierto. El recinto está en la fabricación.
Desde hace unos años también es posible conectar un CNC muy fácilmente a través de USB. Los tableros de UBS-breakout en el mercado generalmente vienen con su propio software. Opté por usar el puerto de impresora paralelo encontrado en ordenadores más antiguos. No voy a usar un ordenador en una habitación llena de polvo, aceite y aluminio virutas
Tuve muchas dificultades en encontrar un esquema adecuado con los componentes necesarios, he intentado hacer todo claro en la infografía anterior (también puede descargar el PDF y acercarse a las diferentes partes)
