Paso 10: Poniendo todo junto
Ahora nos podemos fijar el conjunto en el caso de completar el smartphone.
- Usando pegamento caliente, pegar el altavoz y el micrófono la sus ranuras.
- Con los tornillos de M2, atornille la cámara frambuesa Pi. Pase el cable de cinta es alejados de cualquier otra electrónica.

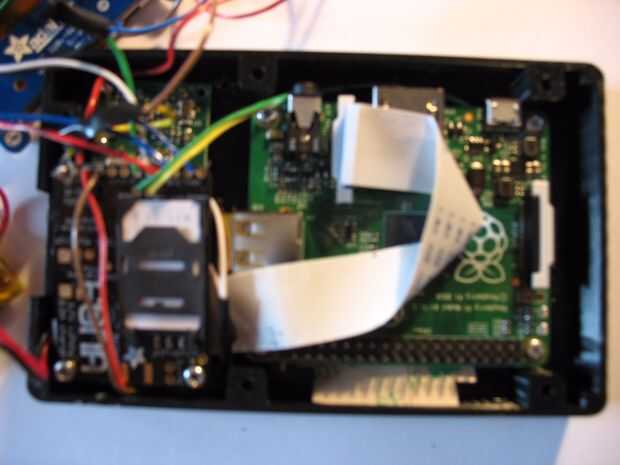

- Utilizando los tornillos M2.5, atornille el Raspberry Pi a + con tarjeta SD y USB Wifi en el caso.
- Conecte el cable de cinta de cámara de Pi a Pi con el azul frente a la cámara.
- También con tornillos M2.5, atornille la tarjeta SIM de FONA en el caso.
- Organizar el cableado, asegurándose de que no interfiera con cualquiera de los otros componentes electrónicos.
- Envuelva el impulso en cinta eléctrica para evitar un corto.

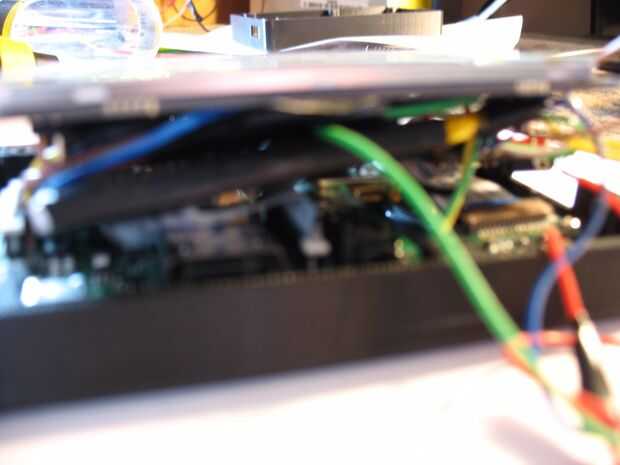

- Sandwich el impulso y la batería entre el Raspberry Pi y PiTFT.
- Pegamento caliente el interruptor deslizante en la ranura del interruptor de la parte superior de la caja.
- Con tornillos 4-40, atornille las mitades superior e inferior de la caja.
- Prueba de todo.
¡ Felicidades! Sólo han construido su propio smartphone! Si no te gusta el teléfono para ser llamado "tytelli" sólo cambia el logo de /home/pi/tyos/graphics/logo.png para lo que queráis.
