Paso 3: Conecte el circuito de potencia

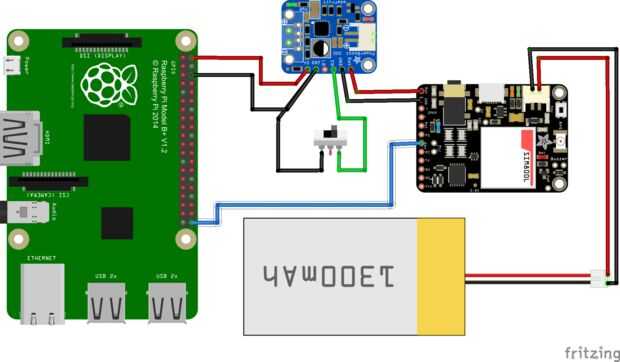

Ahora permite empezar cableado todo juntos. En el diagrama de Fritzing, hay un Raspberry Pi. En lugar de conectar con el Pi de frambuesa, conecte los cables a la cabecera de 26 pines macho en el PiTFT. Ahora que ya tenemos que fuera del camino, permite comenzar a hacer las conexiones.
- Conecte el "bat" en el FONA Adafruit para "bat" en el impulso.
- Soldar un cable de GND en el FONA a GND en el impulso.
- Soldar un cable de GND en el impulso a un terminal de un interruptor.
- También conectar el pin GND en el impulso a un pin de tierra en el PiTFT (mismo Pinout como las primeras 26 clavijas en un Raspberry Pi, observe la flecha y "1" que indica el pin 1, que es 3c3)
- Conecte la línea de 5V en el impulso a un pin de 5v en su PiTFT.
- Soldar un cable desde el terminal medio de su interruptor con el conector "EN" (activar) en el impulso.
- Soldar un cable del pasador "Clave" la FONA a 40 Pin (GPIO 21) en la Raspberry Pi. (Cambiado a cometer acd5c08)
- Colocar el PiTFT sobre su frambuesa Pi a +
- Verifique sus conexiones
DURANTE LA PRUEBA, ASEGÚRESE DE QUE NO CONECTAR UN MICRO USB DE 5V. LA PI YA QUE ES ALIMENTADA POR LA BATERÍA DE LITIO
Si desliza el interruptor de los LEDs en el impulso debe iluminarse y la frambuesa Pi debe encender. También debe activar la retroiluminación de la PiTFT. Si tienes una imagen de PiTFT en la tarjeta SD de tu Pi que también debe arrancar la pantalla. De lo contrario, sólo permanecerá sólido blanco, que está bien por ahora. Probablemente, ningún LED se encenderá en el FONA. Para activar el FONA, mantenga el botón de tecla en el dispositivo durante dos segundos o tire 18 de GPIO de la frambuesa Pi alto durante dos segundos. Si se puede el Pi, el TFT y el manejo de energía de la batería y lo apague todo desde un interruptor, estás listo para el siguiente paso.
