Construir tu propio Smartphone (4 / 10 paso)

Paso 4: Finalizar el cableado

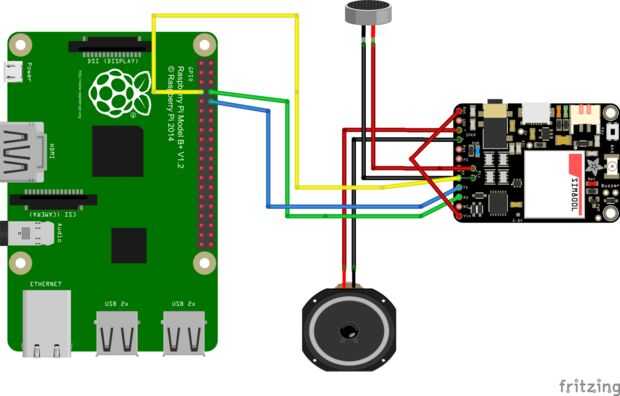

Ahora que se hacen conexión, podemos seguir a cableado hasta el UART a la frambuesa Pi, los altavoces y el micrófono. Permite comenzar.

  1. El altavoz de 8 ohm a la soldadura "spk +" y "spk-" en el manejo. No importa la polaridad.
  2. Suelde el cable rojo en el micrófono de electret el MIC + pin en el FONA.
  3. Suelde el cable negro del micrófono de electret el MIC - pin en el FONA.
  4. Conectar la clavija "RI" (indicador de anillo) en el FONA Adafruit al pin 7 (GPIO 4) en el PiTFT.
  5. Conectar el TX en el FONA al pin 10 (RX) en el PiTFT.
  6. RX en el FONA al pin 8 (TX) en la PiTFT de la soldadura.
  7. Vio en el FONA al bate, también en el manejo de la soldadura. Si lo desea, podría utilizar una línea de 3v3 en el Raspberry Pi.
  8. Coloque la antena de la UPL en el conector uFL en el FONA.
  9. Verifique sus conexiones.

Si encender todo ahora, deben comportarse igual como lo hizo en el último paso. En el siguiente paso, nos marquen por el FONA añadiendo una tarjeta SIM lo que es capaz de comunicarse en una red celular.
