Paso 3: Preparación de trayectorias de herramienta y espuma
Estoy asumiendo que usted está familiarizado con conceptos CNC como alimentación precios, profundidad de corte y ancho de paso de los valores. En caso de que no es alguien leyendo esto, mencionaré los siguientes:
Velocidad de avance es la velocidad que la broca de fresadora en realidad viaja a través del material. Pulgadas por minuto (IPM) es una métrica común.
La profundidad de corte is la profundidad de la broca de corte en el material en un pase especial. Por ejemplo, si el material es de 2" de espesor, podría utilizar 1/2" de profundidad de corte (DOC) y hacer 4 pases verticales para cortar completamente a través del material.

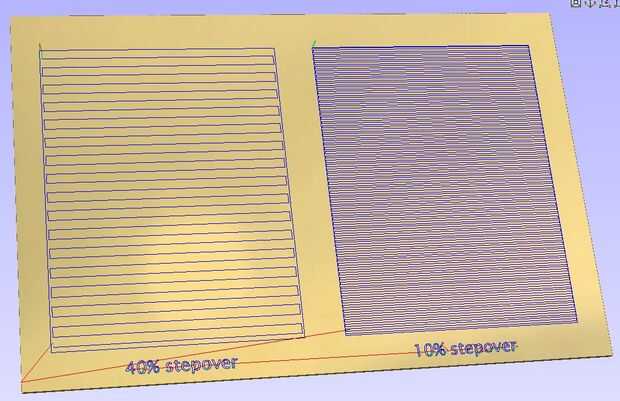

Ancho de paso es el porcentaje del diámetro del pedacito que la trayectoria se mueve para crear el pase lateral colindante (no confundir con un pase vertical cuando se habla de profundidad de corte). Con un ancho de paso alto (como el 40%), ver fácilmente los cantos entre cada pasada y con un ancho de paso bajo (5% - 10%) llegan a ser mucho menos visibles. La contrapartida es que valores de ancho de paso bajo pueden aumentar dramáticamente tiempo de mecanizado ya que hay un mayor número de pases laterales. He incluido una captura de pantalla que ilustra el concepto de ancho de paso
Para la pasada de desbaste, destinado a eliminar la mayor parte del exceso de material alrededor de la parte, utilizar una fresa de 1/2" con un ancho de paso de 40% y un 1/2" profundidad de corte. Para la pasada de acabado, usar una nariz de bola de 1/4" bits con un ancho de paso de 25% (profundidad de corte se omite en una pasada de acabado). En un material más duro como la madera, normalmente se desea un ancho de paso de 7% - 10% en la pasada de acabado, pero en algo suave como espuma es una pérdida de tiempo de mecanizado. Puesto que la espuma arenas tan fácilmente, usted puede borrar las marcas de herramientas con poco esfuerzo.

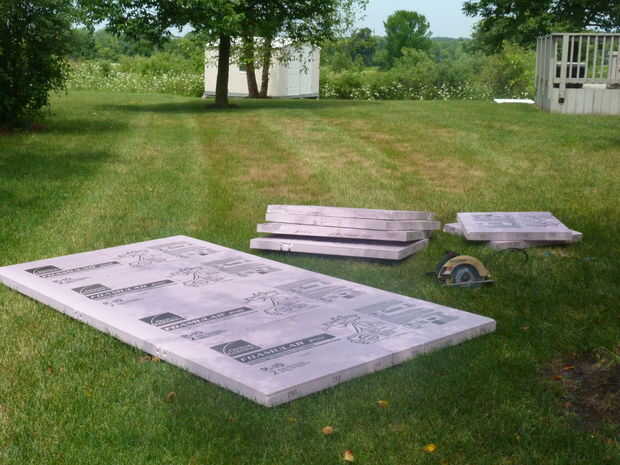

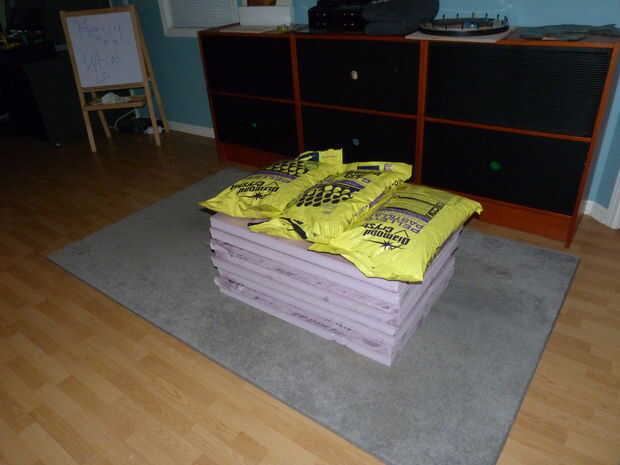

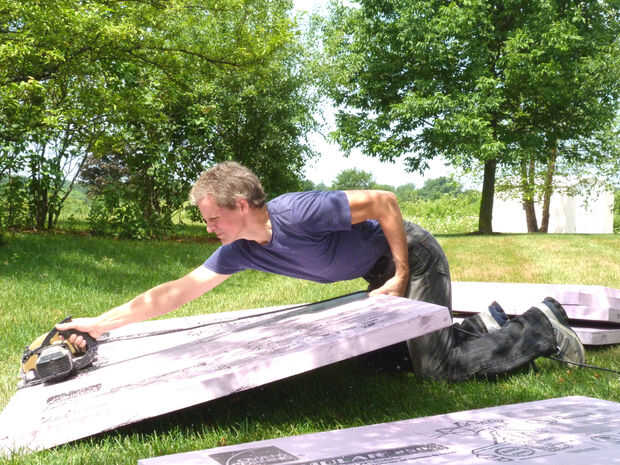

Mencioné anteriormente que he utilizado Dow Foamular aislamiento de espuma rígida como el material primario para este proyecto. Incluso una de 2" hoja gruesa era demasiado fina para una escultura de tamaño natural, así que le corte las hojas en secciones (para que quepa en mi máquina CNC) y pegamento entonces dos de ellos para crear un billete de 4" de espesor. He utilizado adhesivo en aerosol de 3 M 78 de aislamiento de espuma de poliestireno y peso los billetes con tres bolsas de 50 libras de sal del ablandador de agua para asegurar una buena adherencia.
