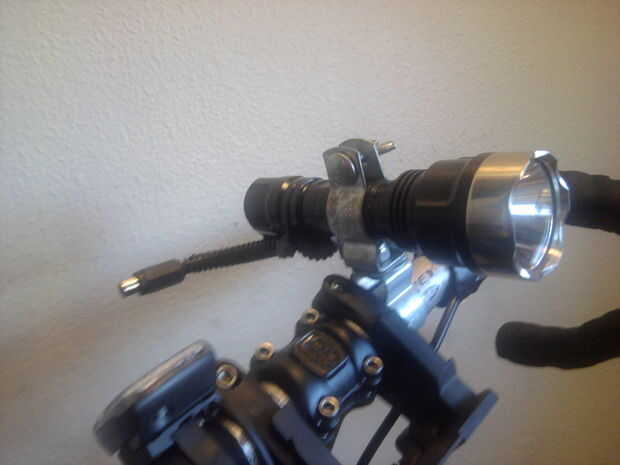

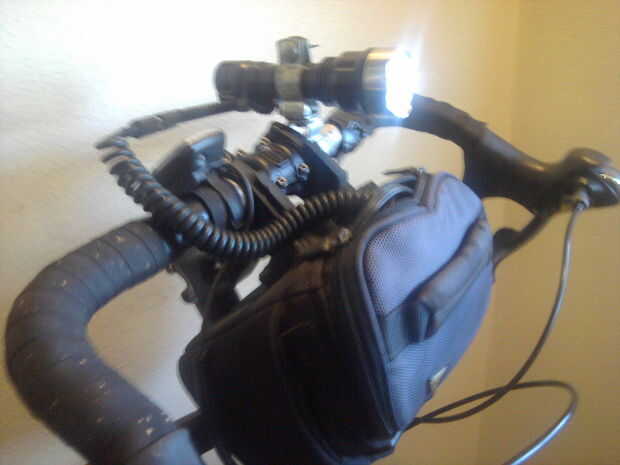

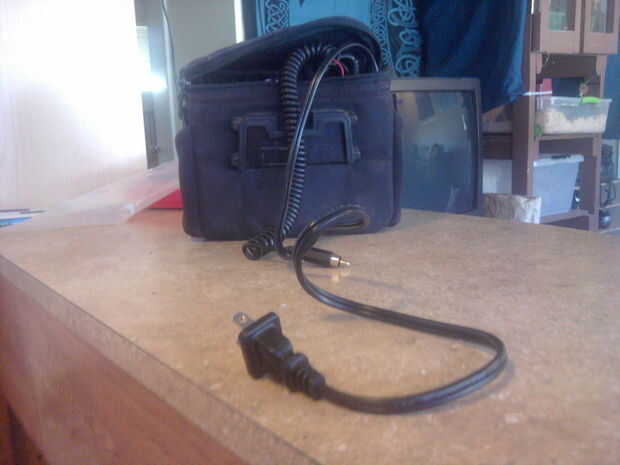

Construir un 1S o 3,7 voltios litio Ion Battery Pack (1 / 4 paso)

Paso 1: PCB

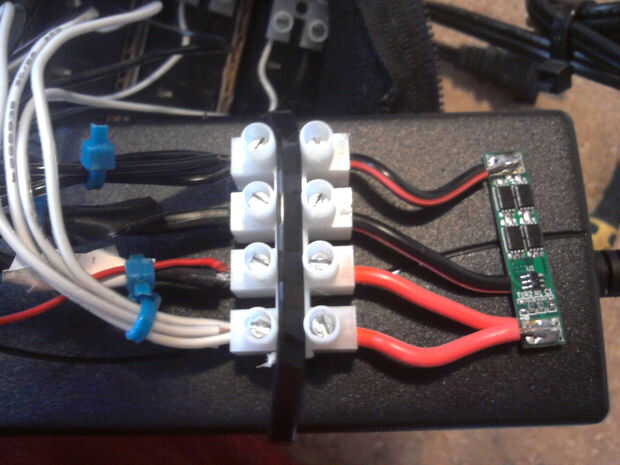

Este es el PCB de batteryspace.  Incluso el nominal para la corriente máxima es sólo $2,50.  Compara eso con el PCB de 5S más barato en $21.  Cableado para arriba es muy sencillo.  Cables para las baterías están en un lado y cables para la carga y energía (compartiendo el mismo punto de contacto) están en el otro lado.  Yo utiliza bloques de terminal de estilo europeo para asegurar que sólo tendría que soldar sobre la placa una vez.

Porque las baterías de iones de litio son tan volátiles, un PCB debe utilizarse para proteger las baterías.  Celdas de iones de litio pueden ser arruinadas o incluso coger el fuego si están sobre cargadas o si se supera el límite actual.  Su mayor utilidad la función en mi opinión para evitar que se caiga por debajo de 2,5 voltios el voltaje de la celda.  Celdas de iones de litio serían arruinados si se les permite la descarga por debajo de 2,5 voltios.  El PCB se apaga el circuito una vez alcanzado ese límite.

Si usted corta el paquete de PCB cerrará el circuito y no se vuelve a encenderse a menos que reparar el cortocircuito y conecte el cargador a la red eléctrica.  También, la primera vez que pones el pack juntos puede que no funcione hasta que 4,2 voltios aplica a los cables de alimentación de la carga en la placa.  Esto puede ser necesario incluso si las baterías son la mayoría de la forma cargada.    Aplicación de 4,2 voltios se encenderá el PCB.

El PWB protege contra cortos que salen de la placa sí mismo, pero es posible causar un cortocircuito de los cables que salen directamente de las células.  El PCB no salvaría el paquete en esa instancia.
