Paso 2: Construir el cuadro de
![]()
![]()

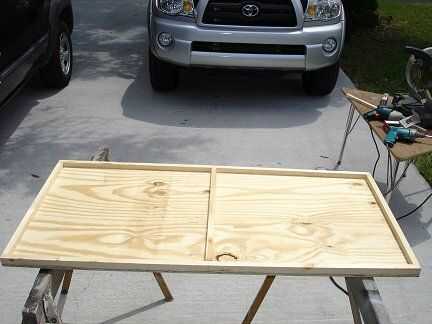

¿Qué es un panel solar de todos modos? Es básicamente una caja que contiene un conjunto de células solares. Así que empecé por construir yo mismo una caja poco profunda. Hice la caja poco profunda para que los lados no la cortina las células solares cuando el sol entra en un ángulo de los lados. Está hecho de madera contrachapada gruesa de 3/8 de pulgada con 3/4 X 3/4 piezas de madera alrededor de los bordes. Las piezas son pegadas y atornilladas en su lugar. Este panel tendrá 36 3 X 6 pulgadas solares. Decidí hacer 2 subpaneles de 18 celdas cada uno así que sea más fácil montar. Sabía que estaría trabajando en mi mesa de la cocina se soldar las células juntas, y habría limitado el espacio de trabajo. Hay un divisor de centro por el medio de la caja. Cada subpanel caben en un pozo en el panel principal.

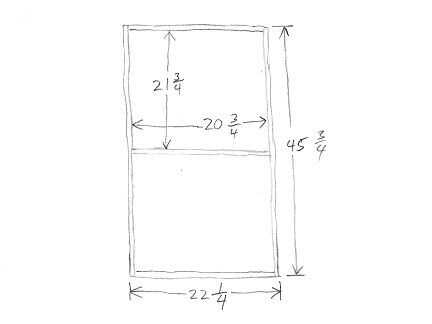

La segunda foto es mi tipo de espalda del esbozo del envolvente mostrando las dimensiones del panel solar. Todas las dimensiones están en pulgadas (lo siento usted los ventiladores del sistema métrico). Las piezas laterales son 3/4 por 3/4 e ir todo el camino alrededor de los bordes del substrato de madera contrachapada. también una pieza pasa a través del centro para dividir el panel en dos subpaneles. Esto es así que decidí hacerlo. No hay nada crítico sobre estas dimensiones, o incluso el diseño en general.
