Construir un 60 Watt Solar Panel (8 / 17 paso)

Paso 8: Interconexión de las cadenas de células solares y el panel del medio de prueba

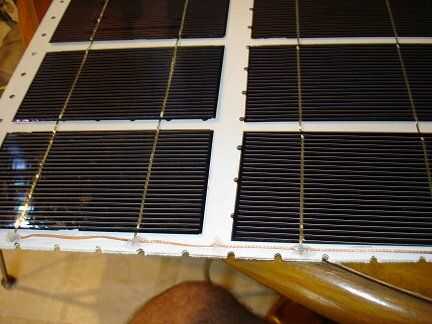

Aquí utilicé trenza de cobre para interconectar la primeras y segunda cadenas de células. Puede usar tabulación incluso regular alambre o material de células solares. Me acaba de pasar tener a mano la trenza. Hay otra interconexión similar entre las cuerdas segunda y terceros en el extremo opuesto del tablero. Utilicé gotas de masilla de silicona para anclar la trenza e impedir que tirarse alrededor.

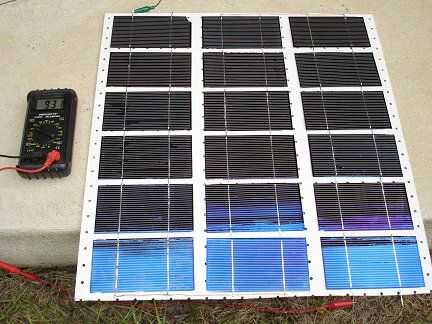

La segunda foto muestra una prueba del panel primera mitad fuera en el sol. Sol débil a través de las nubes el panel medio está produciendo 9,31 voltios. YAHOO! ¡ Funciona! Ahora todo lo que tenía que hacer es construir otro igual.

Una vez tuve dos paneles medio completan, pude instalarlos en sus lugares en el marco del panel principal y conéctelos juntos.
