Paso 1: Resumen y lo que necesita
Resumen
En este proyecto he incluido algunas sustituciones de componentes diferentes, por lo que se pueden construir con lo que tiene en la mano o puede comprar fácilmente. Primero construí estas usando un disco piezoeléctrico, un componente eléctrico con cristales piezoeléctricos que convierten las vibraciones mecánicas en las fluctuaciones de corriente eléctrica, como un transductor de superficie [1]. Un transductor de superficie es un tipo especial de altavoz sin el cono de un altavoz. Un disco de metal vibrante reemplaza el cono del altavoz; Cuando este disco entra en contacto con una superficie resonante, la superficie vibra y amplifica el sonido. Aquí, utilizamos la cúpula de la Gard'n como nuestra superficie resonante. Su forma única permite dirigir el sonido como desee.
[1] posteriormente construí un parlante con un componente superficial del transductor de Sparkfun. Ambas versiones funcionan bien.

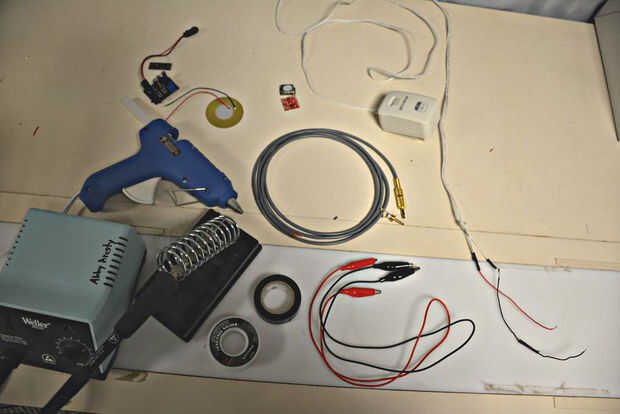

Componentes
- Gard'n domo (o similar) y cadena
- He utilizado este producto, adquirido localmente. Este artículo específico parece ha sido descontinuado por el fabricante, pero que otros productos similares están disponibles.
- Amplificador, preamplificador y disco piezoeléctrico
- Usted puede comprar discos piezoeléctricos precableado de muchos minoristas en línea, por ejemplo: http://contactmicrophones.com/
- En un apuro, hacer este amplificador de radioshack: https://goo.gl/2BSLhs
- He tenido suerte con este amplificador: https://goo.gl/fVKkx0
- O superficie del transductor y amplificador
- Por ejemplo: https://goo.gl/FhTK6S y https://goo.gl/cqEbxg
- Cable de audio
- clavija de audio mono de 1/8 pulgadas
- Cadena
- Retráctil cinta o calor eléctrico
- Suministro de CA al adaptador de la C.C. con potencia variable
- Por ejemplo: https://goo.gl/i6uKLc
- Pinzas para las pruebas de audio
- cable de audio de macho a macho de 1/8 pulgadas
Herramientas
- Cautín y soldadura
- Peladores de alambre
- Pegamento y pistola de pegamento caliente
