Paso 7: Armar el amplificador de audio de MD0105 (paso opcional)
Usted tendrá que soldar este componente.

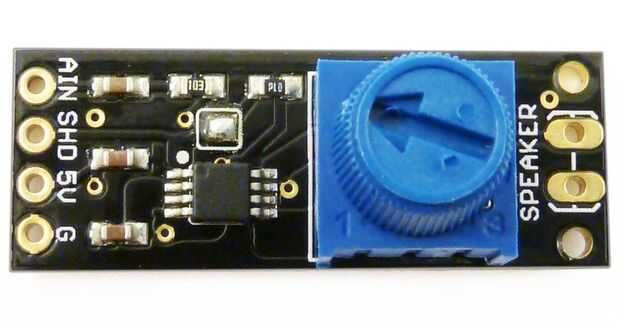

1. en el lado izquierdo: AIN es corto para audio y será la señal para su fuente de audio. SHD es una característica de ahorro de energía especial de este amplificador, no se preocupe por él. 5V es donde se conecta el + fuente de alimentación de lado. Tierra es donde se conecta el ' – ' lado de la fuente de energía. En el lado derecho: orientar el bote mini azul con los números como se muestra en el diagrama. Esto controla el volumen. Los dos conduce para el altavoz se va a los pines del altavoz, la polaridad no importa a menos que está haciendo múltiples altavoces, en cuyo caso usted quiere asegurarse de que es coherentes en su cableado.
2. a continuación, usted querrá conseguir el poder en su protoboard. Conecte la fuente de alimentación variable en el dc jack de montaje de tablero y en una fuente de corriente alterna. Establecer a 4.5V. Prueba con un multímetro para encontrar el +-pins y enchufe en tu amplificador, + 5V y – tierra.
3. Conecte su señal de audio. Este es un amplificador mono, así que sólo podrás conectar un canal de audio. Usted necesitará conectar la señal (punta) AIN y la tierra (manga) a tierra.
4. Conecte el controlador. Debe tener sonido. Girar el bote para hacer más fuerte/suave.
