Construir un amplificador de los para un viejo micrófono de carbono (1 / 5 paso)

Paso 1: diseño

El primer problema a resolver es que los micrófonos de carbón-botón, como micrófonos de condensador, necesitan una fuente externa de energía.  Una batería y una resistencia en serie con el mic te mete en un bucle de corriente (el resistor limita la corriente) y luego puede elegir desactivar el audio en cualquier dos puntos con una caída de tensión entre ellos.  Una sola batería AA y un resistor de 1K es suficiente para que una señal se puede recoger con un mezclador o una interfaz de audio.

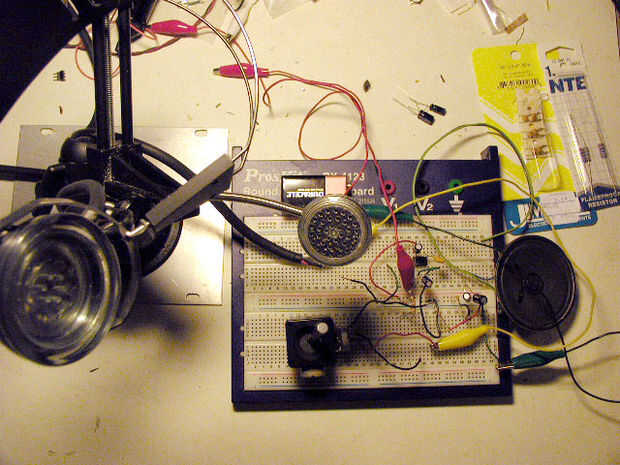

Para obtener el resto de él, he comprado por varios paquetes de Jim frescos de condensadores y resistencias en los valores de sonido útil, abrió la hoja de datos de National Semiconductor en el LM386y comenzó a jugar.  Cuando llegué en problemas (que era la mayoría del tiempo) back-mensajes en los foros de audio al azar me dieron nuevas ideas para probar. Uno de ellos me llevó a un filtro de zobel, y Wikipedia (de todas las cosas!) me dijo como hacer un filtro paso bajo pasivo.

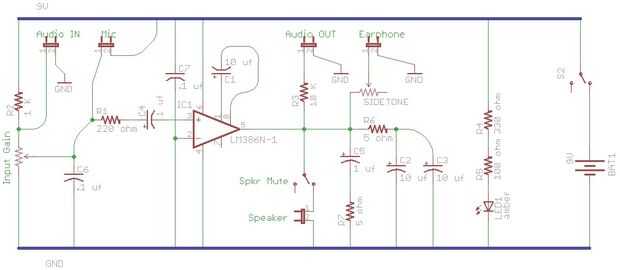

Bueno, creo que se puede hacer mejor con los mismos recursos.  Hay un montón de Buenos esquemas flotando sobre la red.  Pero he aquí mi esquema de todos modos (véase abajo).
