Paso 2: Traslado al Protoboard
Protoboard es "perf" con un patrón de cobre en un lado. El cobre se presenta de manera similar a cómo se presenta una buena placa. Es mucho más fácil conectarse de IC en un protoboard; el cobre saca los cables para soldar más fácil, y tienes varias tiras disponibles para la planta de autobuses y fuente de voltaje funciona. Radio Shack incluso tiene las cosas, y puede ahorrar mucho tiempo. No es tan estrecha como perf convencional, aunque... y para espacios realmente pequeños nada mejor construcción "insecto muerto".
Para este circuito, todas las conexiones que no fueron hechas por el protoboard existente se realizaron con cable de conexión de color. Que sea un punto de color-código las conexiones; es mucho más simple diagnosticar y reparar el cableado que es uno mismo-documentación! En este caso, el color es adecuado para los paquetes que van a las tomas y los interruptores del panel frontal.
Siempre toma de IC. Los sockets son baratos. Circuitos integrados puede ser cheap-ish, pero son un dolor para la soldadura y retirar cuando has conseguido cocinar uno con un trabajo de soldadura mal. Utilice una toma de corriente.

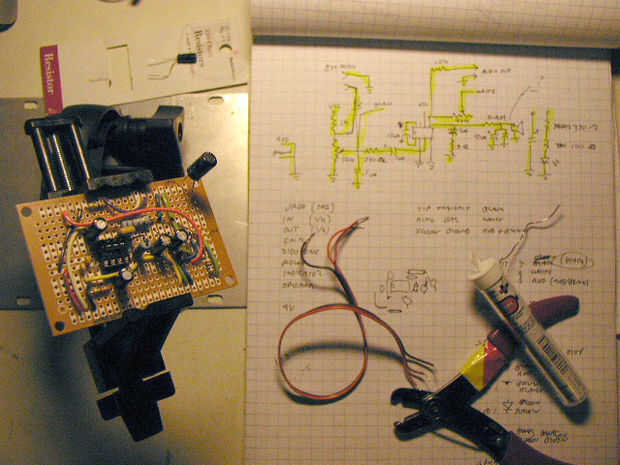

Aquí está otro truco; Tome una pluma del highlightery mientras trabaja con el diagrama del circuito, comprobar cada componente y cada conexión resaltándolos.
