Construir un amplificador de los para un viejo micrófono de carbono (4 / 5 paso)

Paso 4: Instalar el Hardware

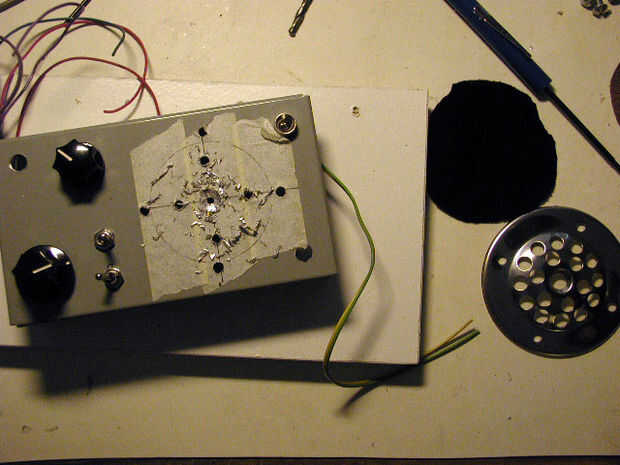

Tapa las zonas donde la perforación debe tener lugar con cinta adhesiva, utilizan reglas y rectos los bordes para hacer centros y un punzón si tienes uno para aprovechar los agujeros de centrado mejor del taladro.  Para agujeros más grandes, comience con una broca piloto (una broca pequeña) y luego ampliar.  Si la broca queda atrapada en el material fino, inviértalo para romper la viruta suelta.  Terminar los agujeros con el archivo rat-tail.

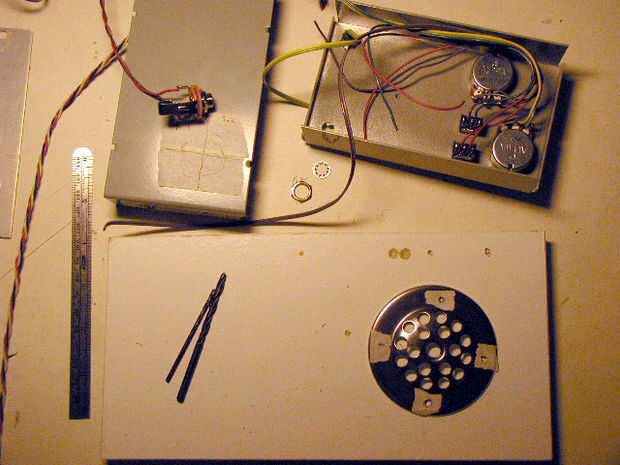

Tenga en cuenta que todos los componentes tienen puntas soldadas a ellos antes de que se montan.  También, los conductores están agrupados/trenzado/obligado a mantenerlos aseados.  Ellos están también codificadas por color.

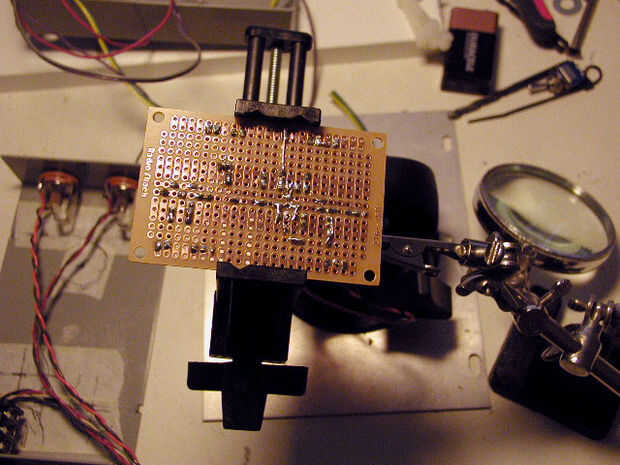

En la etapa final, los cables se cortan al tamaño (dejando una holgura generosa para que sea posible separar la caja y reemplazar la batería) y luego de paquete por paquete condujo en el protoboard.  Para este proyecto, no utilizo cualquier conectores.  Eso significaba que no podía probar el circuito antes de montar en el caso.  Para cualquier proyecto más complicado, es alguna forma de desconectar los cables.
