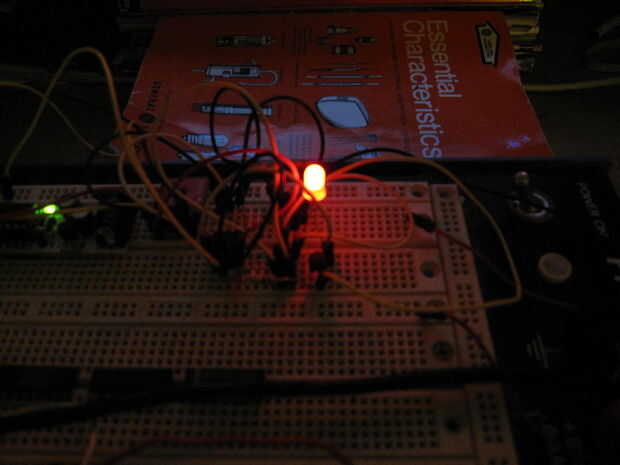

Paso 2: Los resultados - LED rojo

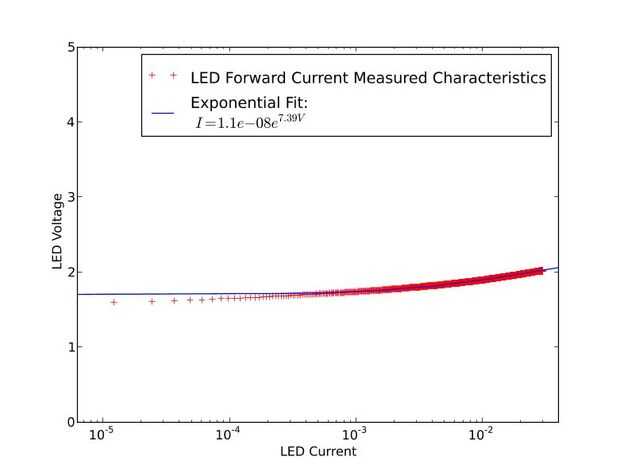

No hay sorpresas aquí. La tensión de paso de la luz es justo por debajo de 2 voltios para la mayoría de la gama actual, y cruza 2 voltios justo en el límite superior de la escala, en alrededor de 20-30 mA.
¿Lo que está sucediendo en el fondo, aunque? El ajuste exponencial generado no parece caber los datos muy bien ahí abajo. Aquí está lo que está sucediendo: el diodo real actual no se adhiere exactamente a una curva exponencial. En el mundo real, todos los componentes reales tienen elementos parásitos que causan su comportamiento difiera de un modelo "ideal". En el caso de un LED, el actor principal es la resistencia interna del LED. Como actual a través de los aumentos de LED, esta resistencia interna provoca una caída de tensión, que a su vez provoca la tensión medida a través de lo LED que _greater_ que lo que uno esperaría de un modelo estrictamente exponencial. La rutina de ajuste de la curva hace todo lo posible para ajustar una curva a los datos, pero debido a este nonideality no puede realmente hacerlo, porque el LED no se comporta de una manera estrictamente exponencial!
Debido a este problema, el ajuste exponencial generado no es realmente adecuado para uso como un modelo de la especia. Para generar un adecuado modelo SPICE, uno calcular los parámetros exponenciales de LED en un nivel bajo de corriente donde el término óhmico no tienen mucho efecto y luego calcular el valor de la resistencia por separado. Calcular correctamente el valor de la resistencia de la medida de datos están un poco complicados - que será en la próxima versión! Sin embargo, la curva de ajuste, permiten calcular una tensión directa de un particular valor de la corriente en la región donde se superponen las curvas.
También es un error debido a la configuración de medición. El actual arreglo espejado tiene un error debido a las corrientes de base de los transistores! La verdadera corriente a través del LED es aproximadamente dado por: (alphaQ3 * Isense) - 2 beta *(alphaQ3*Isense), donde alphaQ3 es el alfa del transistor Q3 y beta es la beta (ganancia actual) de los transistores Q1 y Q2. Afortunadamente, mientras beta permanece alto en la región de interés, el error no es demasiado malo. Además hay un error debido a efecto temprano de Q2, pero también es relativamente pequeño.
