Construir un analizador de LED (3 / 9 paso)

Paso 3: Los resultados - UV Led

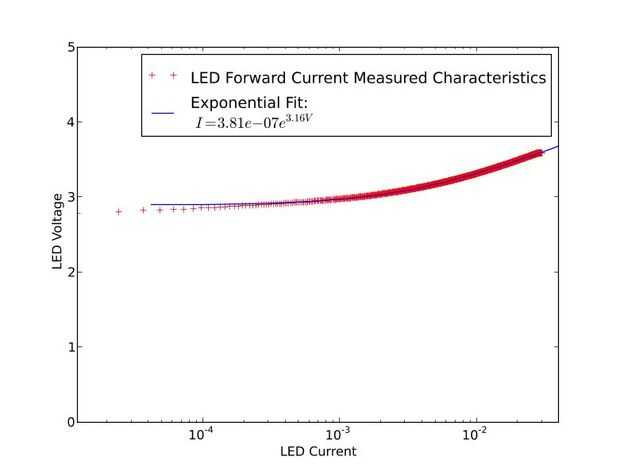

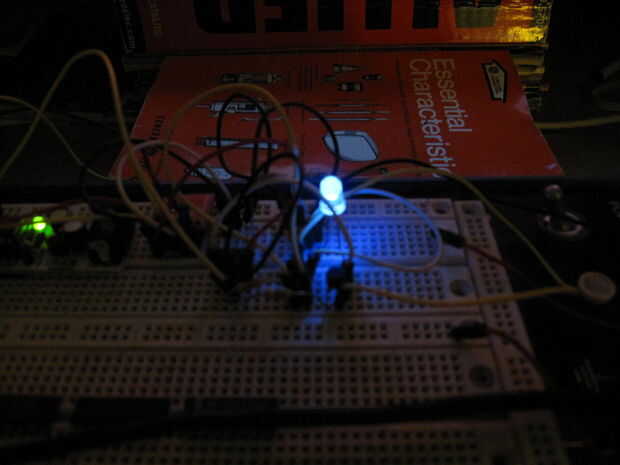

Aquí están los resultados para un sin nombre 5mm UV Led - lamentablemente su color violeta intenso no aparece en cámara y se ve más azulado en la foto.   Como era de esperar, tiene una alta tensión en toda su operación, con una mejora dramática en tensión directa como paso de la corriente alrededor de 10 mA debido a la Resistencia óhmica se mencionó anteriormente.  Una cosa para recordar acerca de conducción LED con corrientes de DC es que casi toda la "acción" con respecto a brillo ocurre en el extremo inferior, y hay una región de los rendimientos decrecientes donde incrementar la corriente no aumenta el brillo aparente mucho.  Por ejemplo, con este LED no hay valor de un centavo de diferencia entre su brillo a 10 mA y 30 mA, y sin embargo el voltaje en el LED aumenta substancialmente.  Hay ningún punto en la conducción de ellas con un DC actual más alto de lo necesario para un brillo máximo - está perdiendo energía!  (Pulsada en coche es otra historia, ver: http://www.piclist.com/techref/io/led/pulse.htm ).
