Construir un analizador del pulso

#############################################################################################

Un mensaje de mí: Hola! Gracias por leer mi primer instructables en la construcción de un analizador de pulsos con PIC24f en lenguaje ensamblador. Me he casi terminado el proyecto, pero aún no se ha terminado de escribir este quiero que sea tan completo como sea posible. Me tomará otra semana para terminar de escribir. Por favor, comentario o bandeja de entrada me si usted tiene cualesquiera preguntas! :)

#############################################################################################

Amplitud de pulso grabar no es una cosa difícil de hacer; sin embargo, si el pulso es super corto, con esto quiero decir, en la escala de cientos de nano segundos, nosotros no podemos usar un Arduino, como cada comando en un lenguaje de nivel más alto siempre tarda demasiado en ejecutar. Por lo tanto, antes de que la amplitud se registra, el pulso ya se ha ido!

Para resolver este problema, vamos a abandonar todos los lenguajes de alto nivel y fácil de usar y realmente escribir que un programa para un microcontrolador en lenguaje ensamblador, en un entorno de lenguaje de bajo nivel se ejecuta mucho más rápido, que es lo que queremos.

=================================================================================

Hardware que necesario:

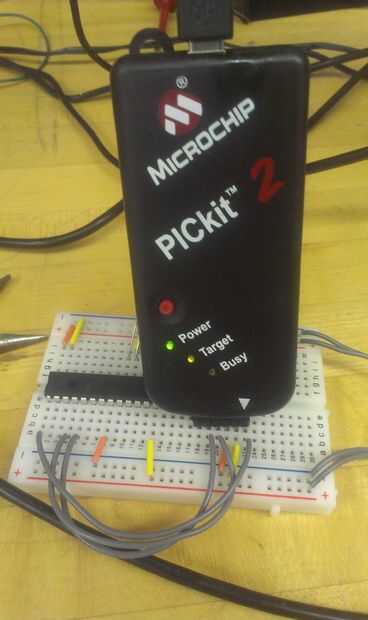

-Microchip PICkit2 (utilizado para escribir el programa en el microcontrolador)

-PIC24F04KA200 microchip (PIC24 microcontrolador de 16 bits)

-Analógica dispositivos AD781JN muestra y asimiento (imprescindible para hacer la medición)

-Cosas electrónicos (protoboard, cables, batería, condensadores, resistencias...)

-Osciloscopio

-Generador de funciones

-Alambre UART con el tx, rx, gd líneas para conectar el microchip a su ordenador

=================================================================================

Software que necesitamos:

-MPLAB IDE v8.30

-MATLAB

===================================================================================

Documentos adjuntos:

AD781.pdf: Acerca de SAMPLE & HOLD

PIC24f.pdf: Sobre microcontroladores PIC24f

PIC30F programadores referencia Manual.pdf: Assemly instrucciones

PIC24f ensamblador: Explicación de cómo escribir en Asamblea
