Paso 3: Conectar con la S por hora

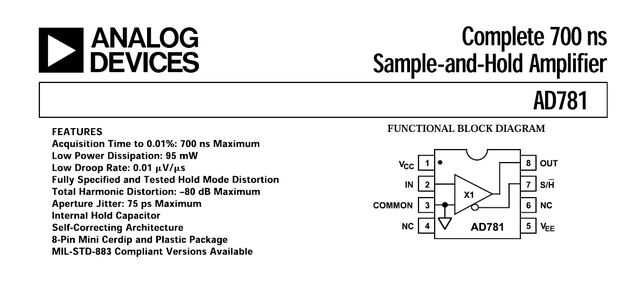

A partir de leer el diagrama de pines para la muestra y mantenga. El pulso corto que queremos medir la amplitud debe estar pasando en Pin 2 de S/H. Una vez que hay un pulso en, queremos encender el interruptor para S/H, que es el Pin 7. Una vez Pin 7 bajo, entonces empieza hacer que significa el comienzo del condensador para cargar a la amplitud del pulso que queremos medir. El pulso de outpuse sale del Pin 8 que tiene la misma amplitud del pulso de entrada.
Como un comienzo, podemos utilizar un generador de funciones para dar un impulso. Utilice SYNC como la señal de interruptor a microchip. SALIDA del generador de funciones debe conectar al Pin 2 del S/H. Una vez que el microchip recibe la sincronización como alta, imprime una señal baja a S/H para activar el modo de espera. Y conecte un osciloscopio al pin 8 de S por hora para ver si la amplitud aumenta o no cuando el pulso de la geenrator de la función aumenta.
