Paso 3: diseño

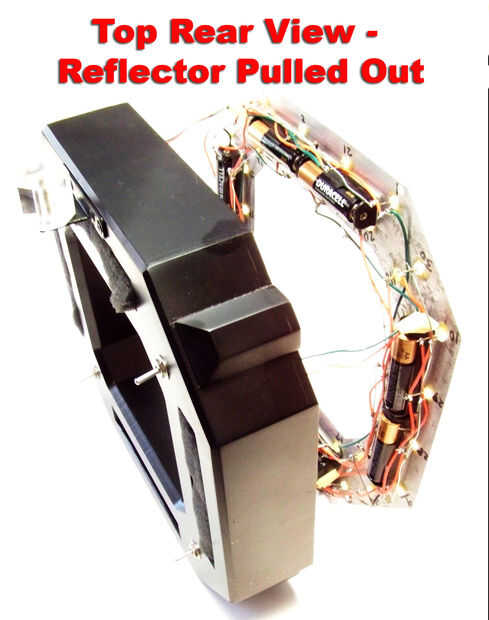

El tamaño de éste se basó en el tamaño de la sombrilla de la cámara, aproximadamente 4 1/2 "X 5 1/2". He añadido unos 1/4" de toda la manera alrededor para la separación y decidió hacer el reflector de aluminio en el que los LED están montados 2" ancho todo alrededor. El general Dimensiones exteriores terminó siendo 9 5/8" de 10 3/8". Con respecto a la profundidad de la caja, pensé en permitir que alrededor de una pulgada detrás del reflector para todos los componentes y cables y aproximadamente una pulgada delante del reflector, por lo que sería un poco de difusión a las vigas de la lámpara individual antes de su paso por el difusor frontal. Así que la profundidad de la dimensión exterior terminó siendo 2 1/4' que incluye la parte posterior y difusor extraíble.

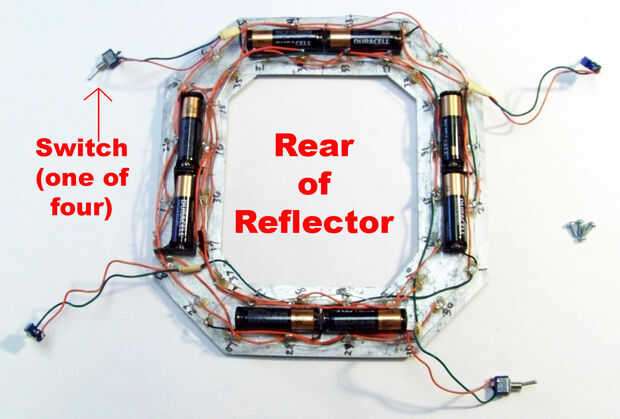

Las luces están dispuestas en dos filas alrededor del reflector, y las filas son aproximadamente 1/2" desde dentro y fuera de los bordes. Esto deja aproximadamente una pulgada de espacio en el centro para los titulares de cuatro baterías con uno a cada lado. Espaciamiento entre las gamas de lámparas de aproximadamente 1 1/4" y 1 3/4" con los de la fila exterior siendo más aparte.
Así que mi consejo es sentarse con lápiz y papel y realizar su propio plan. El software de Google Sketchup también es ideal para proyectos como estos si está dispuestos a trabajar con el software.
