Construir un arma centinela con sistema de cable de viaje láser y Arduino (5 / 7 paso)

Paso 5: soldadura

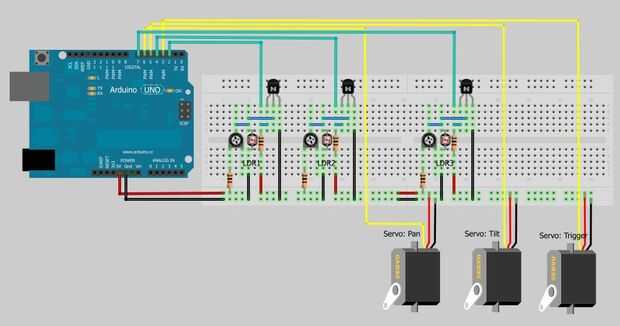

Circuito diagrama [imagen 1]

LDR: Pin 2, 4 y 7
Servo para el disparador: Pin 3
Servo para la inclinación: Pin 5
Servo para paneo: Pin 6

Circuito LDR: [imagen 2]

El potenciómetro es para calibrar cuando detecta que el laser está bloqueado.
Asegúrese de calibrar el circuito de la LDR al entorno.
Cuando el laser es brillar en la LDR, la salida debería ser de 5V.
Cuando el láser está bloqueado, la salida debe estar en 0V.
