Paso 3: El circuito

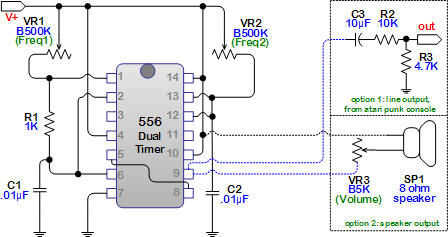

Si eres una de esas personas inteligentes que sabe como leer un diagrama del circuito, entonces usted realmente no necesita leer alguno más. Es el esquema utilizado para la construcción de este circuito.
Si usted nunca ha visto un diagrama antes de seguir estos pasos simples.
1) toma una respiración profunda.
2) no se asuste.
3) Haz una taza de té y un gato de mascota.
4) Imprimir esta imagen.
5) sigue leyendo a esta guía.
¡ Importante!
Incluso si usted no planea usar el diagrama para ayudar a construir el circuito debe familiarizarse con la disposición de pines del chip 556. Observe cómo el eje superior izquierdo está etiquetado como "1" y la parte superior derecha está etiquetado como "14". Voy a números de pin (pierna) referencia mucho durante esta guía. Prestar mucha atención a que la pierna que está utilizando.
En este punto debo dejar saber que he podido enseñar a un grupo de 8 º grado construir este circuito en una media hora. Así que si algunos 13 años puede hacerlo, así que puede.
