Construir un Atari Punk circuito en un protoboard (4 / 25 paso)

Paso 4: Colocar el Chip y resistores variables

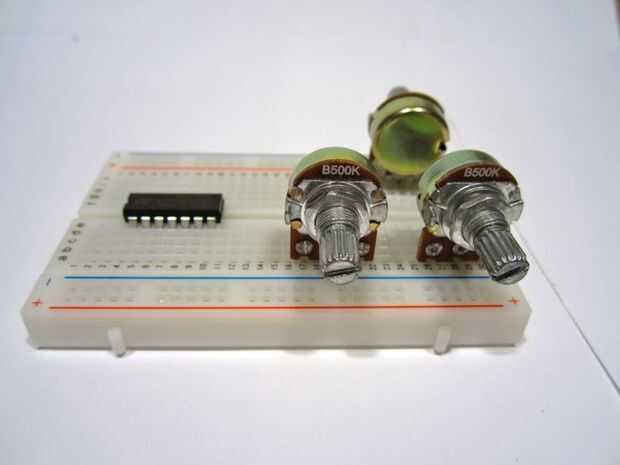

Para empezar las cosas me gusta poner los resistores de la viruta y variable en el tablero.

Coloque el chip hacia la parte superior de la Junta, por lo las patas 1 y 14 en la parte superior. (La muesca en el chip le dice que es "arriba".)

Luego coloque las dos resistencias variables de 500 K Ohm a lo largo de la parte inferior izquierda del tablero.

Coloque el resistor variable de 5 K Ohm frente a ellos.

Nosotros sólo vamos nosotros mismos mucho espacio aquí.
