Paso 7: Construir el enfriador
He apostado por liebig como un refrigerador, esto es una pipa de cobre de 15mm con una chaqueta de tubo de cobre de 28mm, y el agua fluye a través de la camisa para enfriar el tubo en el interior.
Corte una longitud de 65cm de tubo de cobre de 28m y una longitud de 88cm de tubo de 15mm y un pedazo corto de tubo de 15mm aproximadamente 10cm de largo.

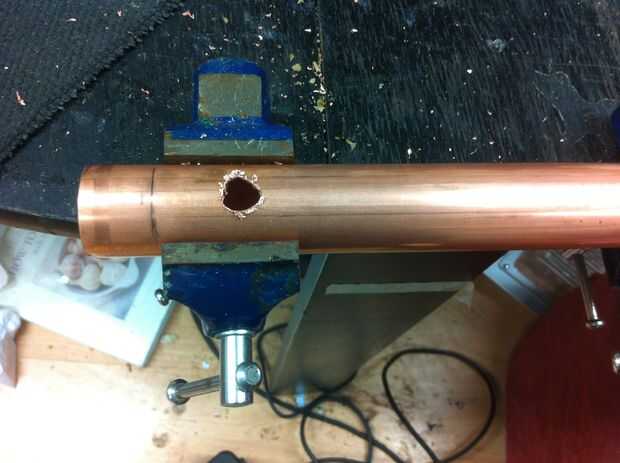

ahora Mida hacia abajo de lo 28mm de cada extremo y marcar un punto que es aproximadamente 2 pulgadas hacia abajo de cada extremo, esto es donde tenemos que perforar 2 que será de nuestros tubos de entrada y salida.

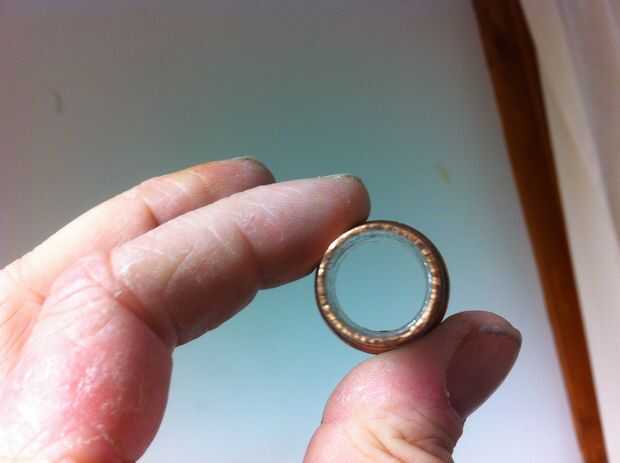

Ahora, sus reductores va a necesitar un poco de trabajo para que el tubo de 15mm se deslizará a través de ellos, por diseño hay un poco de cresta o poco nudosos que deja el tubo va demasiado lejos, necesita utilizar un archivo y quite esto por lo que el tubo de 15mm puede pasar a través de él.

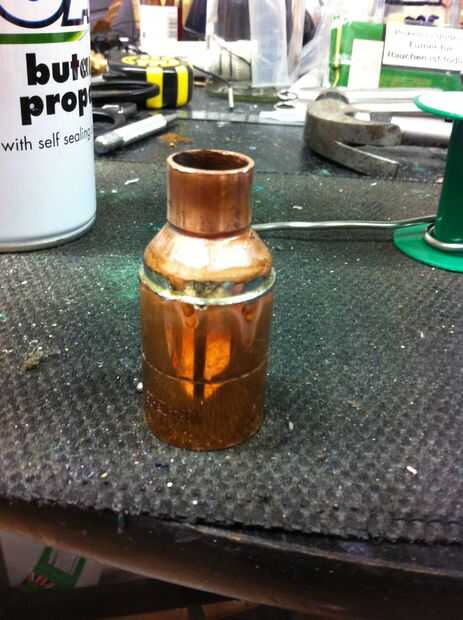

Deslice uno de los reductores en el tubo de 15 mm y empuje a lo largo de unos 5 cm y suelde en el lugar.

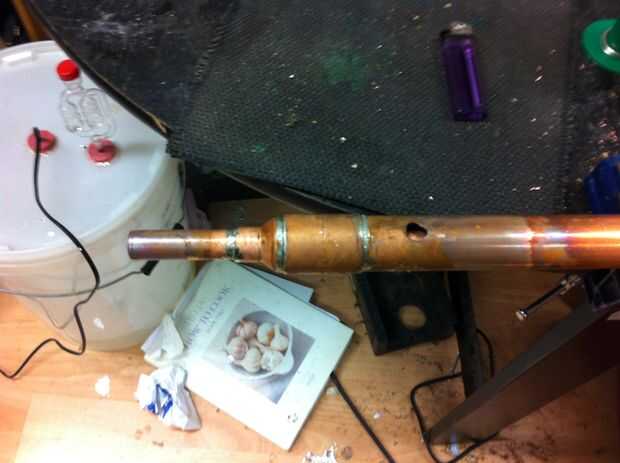

Ahora empuje el tubo de 28mm hasta el otro extremo del reductor de soldadura en lugar así, ahora añadir el otro reductor y soldar en su lugar a lo 18mm y los tubos de 15mm.

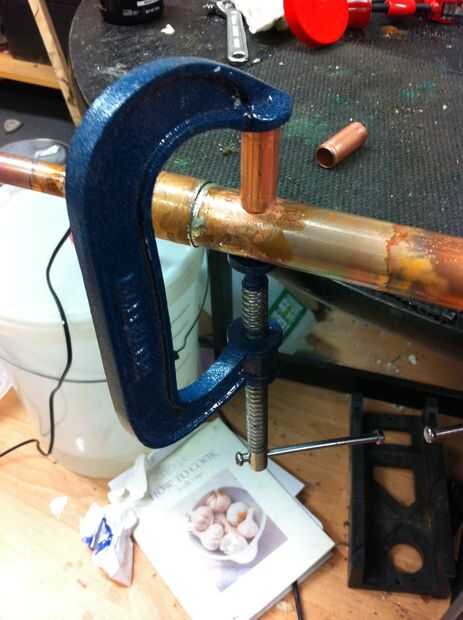

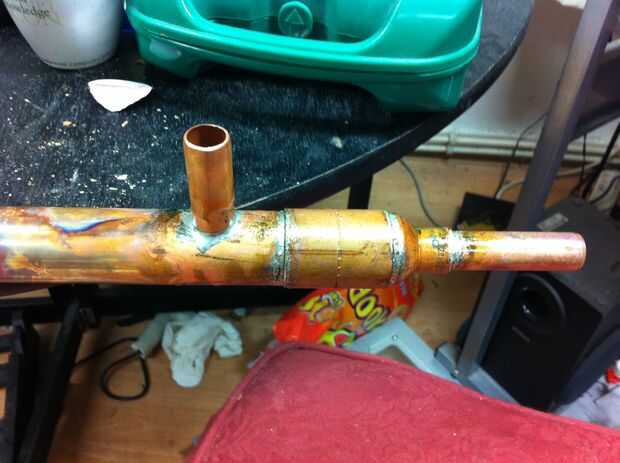

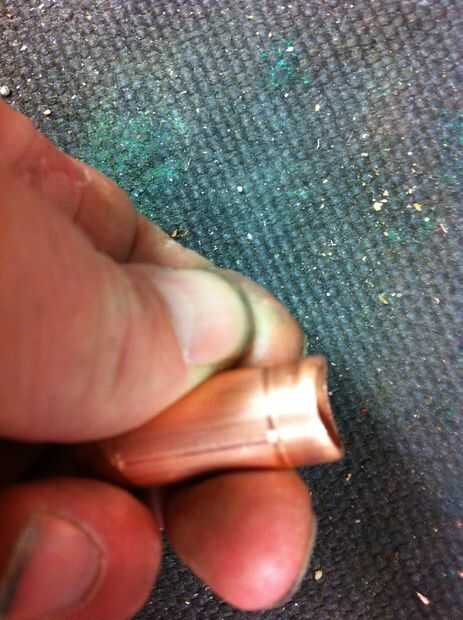

Corte pedazos de tubo de 2 x 3cm largo 15mm, utilizando una lima redonda crear un bosquete redondeado en el extremo del tubo para que quede alineada contra el tubo de 28mm, ahora esto de la soldadura sobre uno de los orificios perforados y hacer lo mismo en el otro extremo, encontré utilizando una abrazadera para sujetar en posición ayudó a.

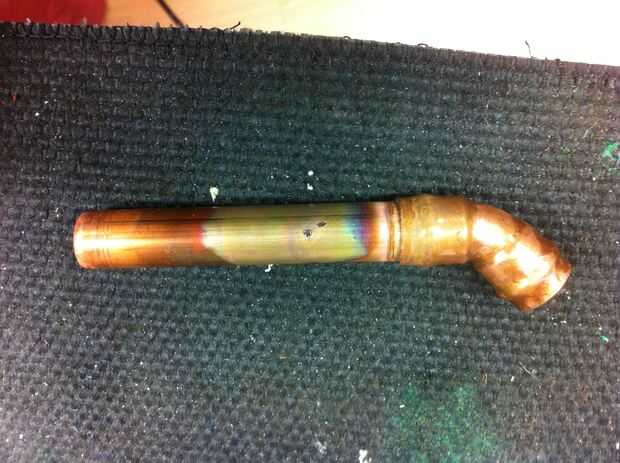

1 de los codos de 135 grados para el pedazo corto de tubo de 15mm de la soldadura, y soldadura al otro lado del codo al extremo más largo del enfriador.
ahora todo lo que necesitas hacer es conectar la pieza corta para el acoplador de 15mm en la primera parte de la columna.
Esta configuración nos permitirá separar el refrigerador forma la columna principal para el almacenaje.
