Paso 3: Paso 3: cableado
Qué se necesita para el paso 4:
1 x soldadura de hierro
1 x soldadura libre de plomo
1 x cableado (2 metros)
1 x Shrink Wrap (1 metro)
1 x pinza de soldadura
1 x potenciómetro
30 x cables de puente de núcleo sólido
(Nota: el soldador se calientan. Por favor tenga mucho cuidado al utilizar este equipo.)
Nota: Asegúrese de que las entradas analógicas a sus colores respectivos el BLOX de alambre. Son los siguientes:
1 = verde
2 = azul
3 = amarillo
4 = negro (BLOX Logo)
5 = rojo
6 = potenciómetro
Las breadboards pueden sujetarse fácilmente con pegamento o ya vengan con cáscara adhesivo pegajoso detrás.

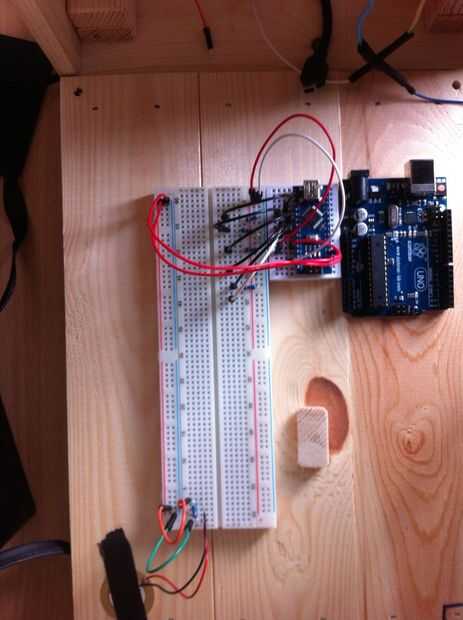

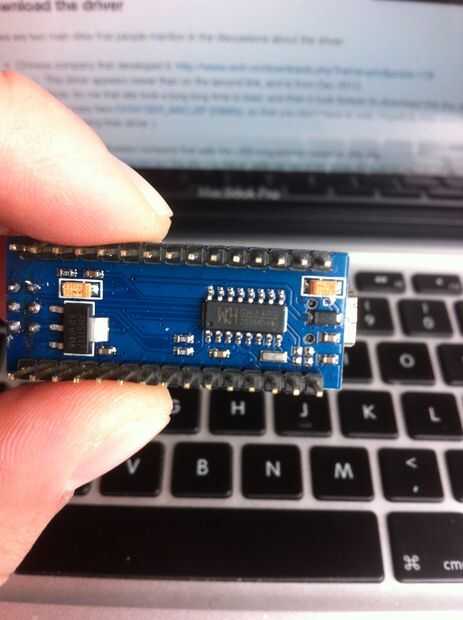

Coloque una forma de puente cable de núcleo sólido tierra de Arduino a uno de los circuitos en el protoboard.
Hacer lo mismo con la salida de 5 voltios.
Si tu Arduino tiene más de un suelo, coloque esto en una pista separada en el protoboard. Esto se utilizará para el potenciómetro.

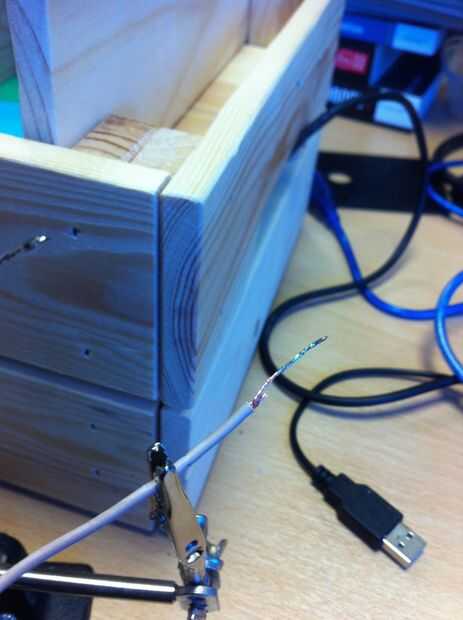

En primer lugar cortar 12 piezas tamaño de alambre cada uno mide 30cm. Ahora, coloque su primera almohadilla del detector a su pinza de soldar y 'tinte' los dos pernos pequeños con una pequeña cantidad de soldadura. Tenga cuidado de no tocar el plástico en el sensor.

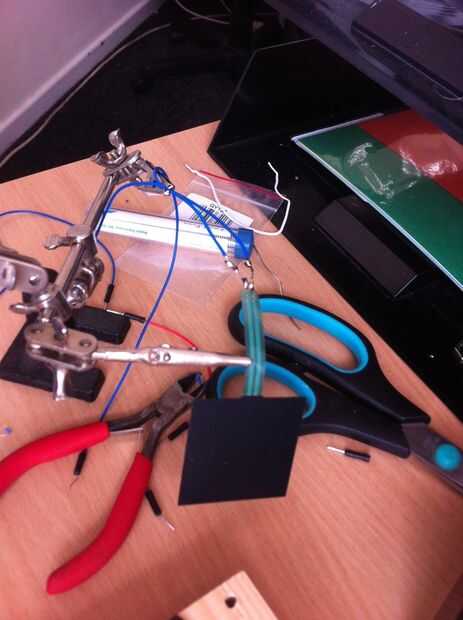

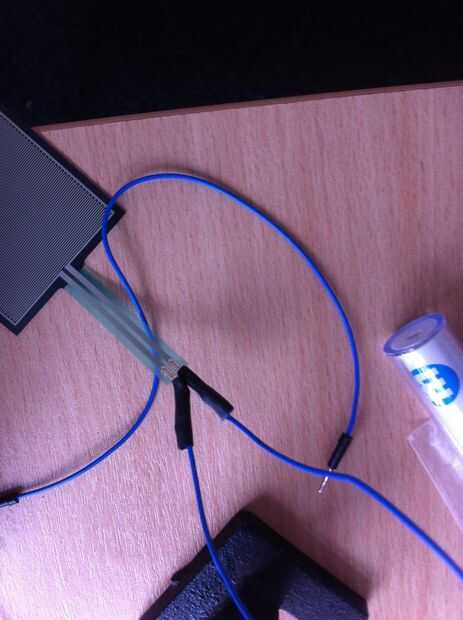

A continuación, uno de los cables de la pinza de soldar y 'tinte' amarrar ambos extremos. Una vez fría la soldadura, mover las pinzas para que el cable esté en contacto con uno de los pines del sensor. Ahora, calienta el cable y la clavija para que la soldadura del alambre se une a la soldadura en la espiga. Puede que necesite añadir más soldadura durante este proceso.
Repita lo anterior para cada perno en cada uno de los seis sensores.

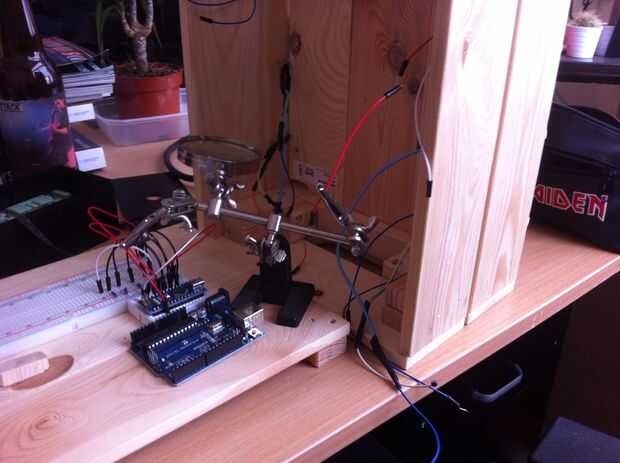

Con el otro extremo de cada cable, conecte un cable de núcleo sólido puente a utilizar el método de soldadura ha explicado anteriormente. Esto le permitirá conectar fácilmente los cables a la placa. El envoltorio puede ser cortado a la medida y utiliza para proteger los empalmes de la soldadura.

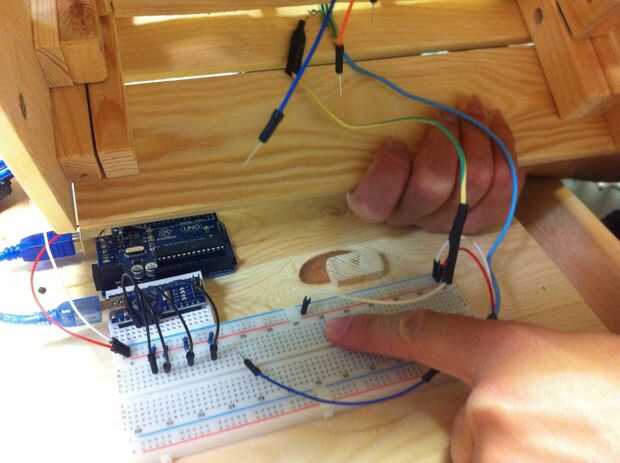

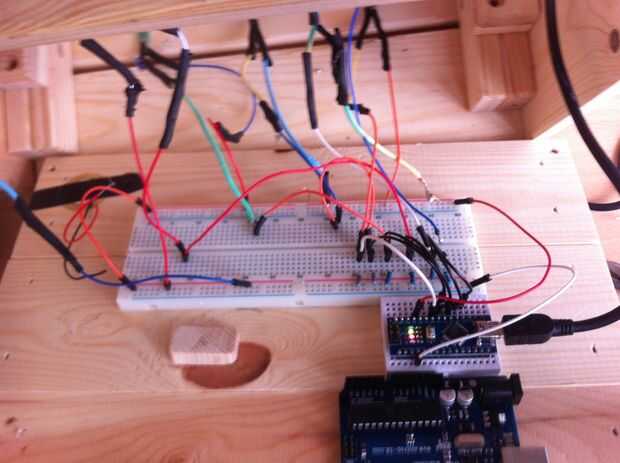

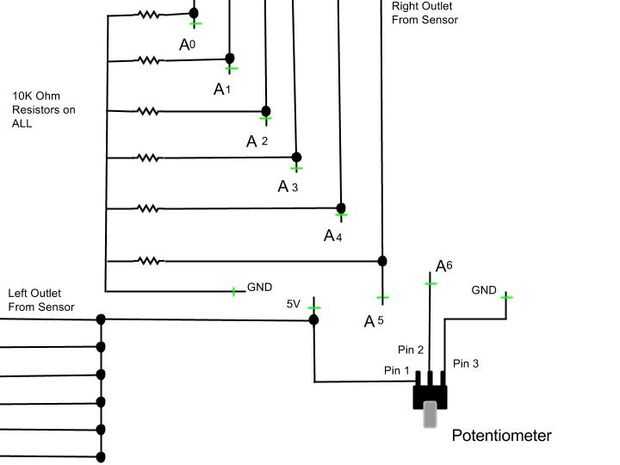

Cada una de la forma de los pernos de salida derecha Coloque los sensores en una pista de la placa. En esta pista agregar sus resistencias de 10kOhm para que conecte a tu pista de tierra. Ahora, de la placa, utilice un cable de puente de núcleo sólido para conectarse desde la placa Arduino. Siga los esquemas para introducir correctamente cada sensor a la entrada analógica relativa.

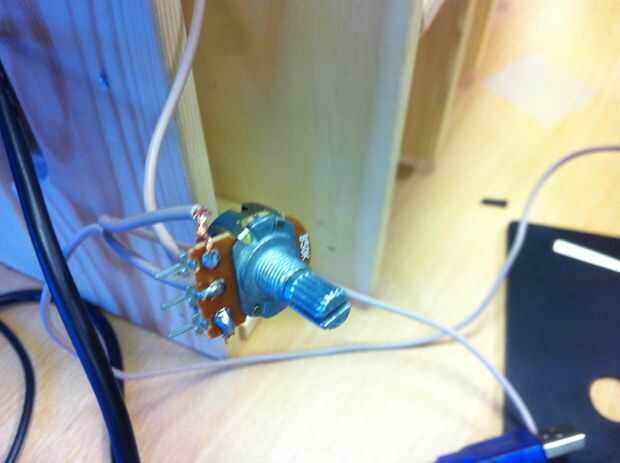

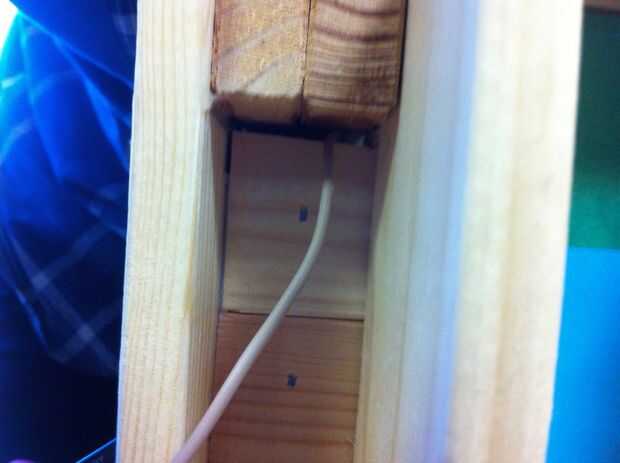

Para el potenciómetro, conecte tres cables a cada uno de los pasadores. Ejecute estos cables por el hueco que queda entre el centro base y los laterales de la caja (que tenga con la misma brecha que utilizan los sensores de fuerza). Luego, conecte un cable de puente a cada cable con el método explicado anteriormente. Una vez conectado, introducir los cables de puente a su correspondiente parche en el protoboard con los esquemas. Otra vez, puede que necesite conectar varios cables de jumper en la placa para llegar a Arduino. Use pegamento para fijar el potenciómetro a los BLOX.

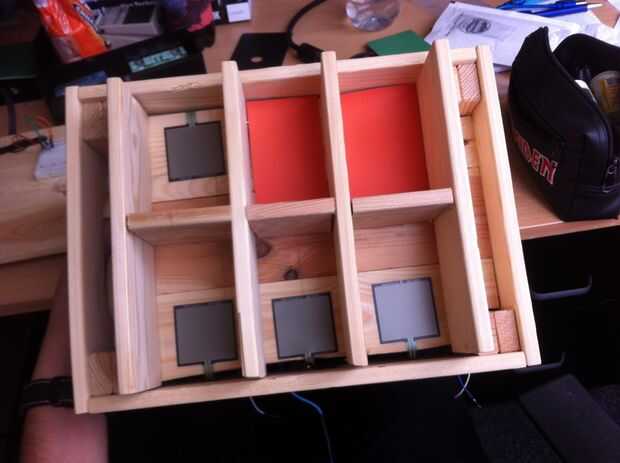

Una vez completado puede ahora cortar pedazos de cartulina de color a la forma y lugar dentro de las ranuras. Esto es para cubrir los sensores forma polvo o suciedad.
