Paso 7: P.2, construir: un electroimán, el camino de la derecha del viento
Empezar por liberar de la explotación de la base (foto 2) las bobinas en un motor de inducción AC - casi cualquier horno microondas contiene un ventilador accionado por tal motor (foto 1). Tener cuidado con el desmontaje - Plasmana de instructable muestra cómo se hace.
Cuando dremeling, lleve siempre gafas de seguridady utilizar un vicio si puede (menos probabilidad de lesionar o matar a ti mismo).
Una vez que se ha eliminado el núcleo que contiene los devanados, que rasgar y reemplazarlos con nuestra propia. Tenga en cuenta que además de la demolición de la estructura del motor de inducción, la dremel es una buena herramienta para arruinar las bobinas.
La razón que utilizamos tal núcleo es para evitar la saturación, que es común en los electroimanes que se hieren alrededor de las uñas.
Escoger cualquier dirección (CW o CCW, no importa) y 28 bobina calibre alambre magneto desde el lado del electroimán que se adjunta al final del brazo. Mi core tuvo un C en un lado que hizo conveniente para zip escribiendo al final del brazo.

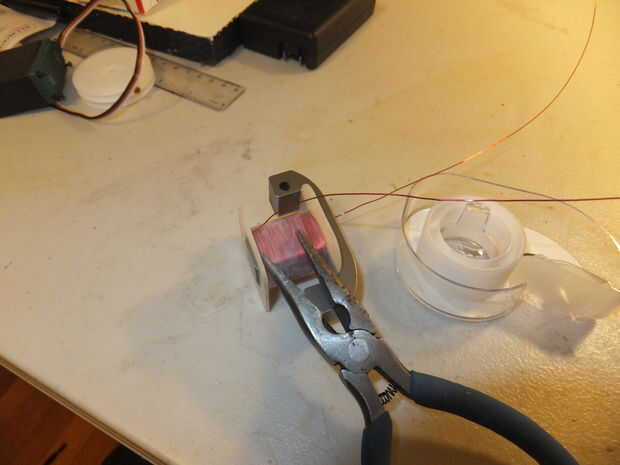

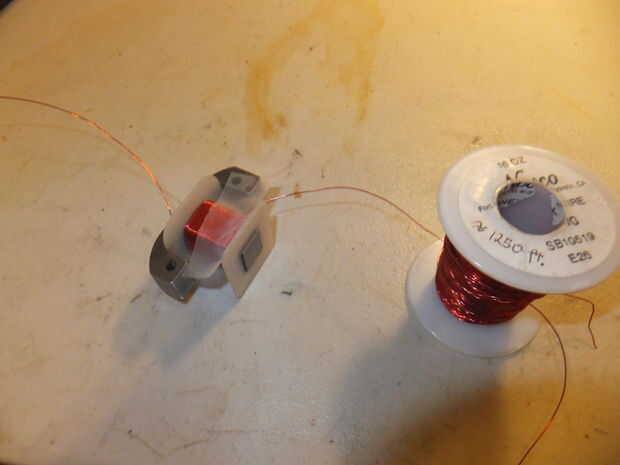

Una vez que haya herida una capa, cinta sobre (foto 3) y el cable todo el camino de vuelta hacia el otro lado (foto 4). Continúe este proceso hasta que no más capas encaja en la base, o hasta que sienta que el imán es lo suficientemente fuerte. Asegúrese de que siempre en la misma dirección del viento! Para probar la fuerza del imán, lijado de una pequeña sección de cable (sin cortar el cable) al lado está la bobina y luego pasar cierta corriente a través. Si estás usando una batería Lipo de alta descarga, puede que desee agregar un resistor limitador de corriente. Con el núcleo y el número de bobinas que tenía, me pareció que mi batería capaz de fuente corriente suficiente sin llegar a ser triste.

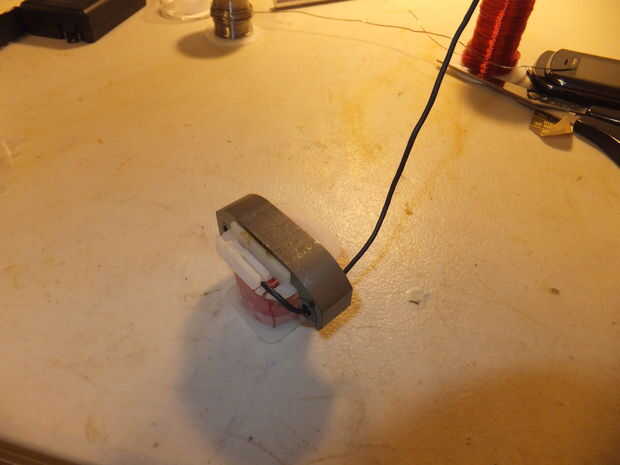

Una vez que el devanado se completa, cortar el imán de la bobina de alambre esmaltado, los extremos de la tira, soldadura de cables que Irán abajo el brazo hacia el controlador y aplique cinta aislante o termo retráctil para aislar los contactos. Por último, retorcer juntos para durabilidad y pulcritud (cuadro 5).
