Paso 2: Circuitos sugeridos para las bombas más grandes.
Bombas de 120VAC

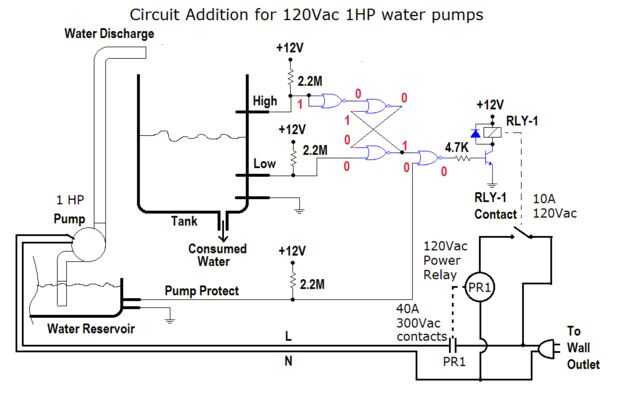

El primer esquema muestra cómo adaptar el control de nivel de agua a las bombas más grandes todavía clasificado en 120 VCA. Tienes que conseguir un número de pieza de relé de potencia AD-PR40-1C-120A de com del punto de AUTOMATIONDIRECT. Se trata de un relé SPDT (simple polo doble tiro), que significa que tiene sólo dos conjuntos de contactos y tres terminales para una línea solamente. Un sistema de contactos no es (normalmente abierto) y el otro es NC (normalmente cerrado) con un terminal común a ambas. El circuito muestra el contacto normalmente abierto.
Esta bobina de relé de potencia está valorada en 120 VCA para nuestro controlador de interruptor de encendido/apagado con seguridad. Los contactos de este relé de potencia se clasifican en 300Vac 40A. Esto es más que suficiente para bombas de hasta 1HP en este voltaje.
Bombas de 240V

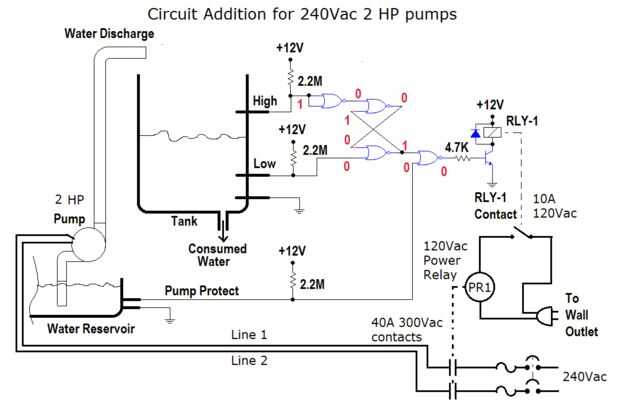

Para encender bombas de 240Vac, sería necesario un relé con dos conjuntos de contactos tales como automatización directa número AD-PR40-2A-120A. La bobina de este relé es también clasificada en 120 VCA para que nuestro control de nivel del agua puede cambiar de encendido/apagado en el voltaje clasificado. El segundo esquema muestra cómo puede conectarse una bomba de hasta 2HP para su correcto funcionamiento.
Estos relés deben colocarse en un recinto de seguridad.
