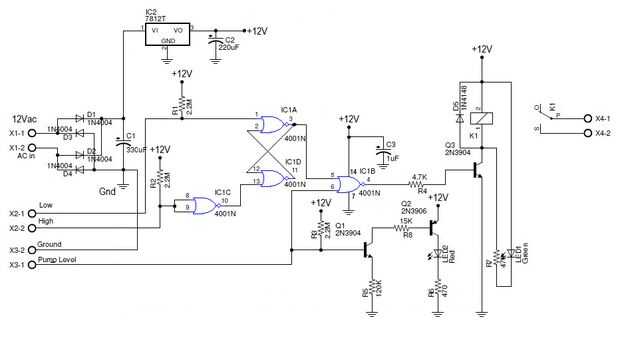

Paso 3: El esquema
Este esquema fue originalmente dibujado usando software de CadSoft EAGLE para el diseño de PCB. Lo que parecía difícil de leer que se ha modificado para mayor claridad. Un transformador pequeño reductor 120Vac:12Vac nominal 250mA alimenta la fuente de alimentación a bordo a través de terminales X1-1 y X1-2. El transformador proporciona la necesaria para el control y aislamiento galvánico entre circuitos de control y la toma de corriente de bajo voltaje. Para mantener el número de piezas como mínimo, un circuito CMOS CD4001 se utilizó tan sólo se necesita una tensión de alimentación para circuitos de control y retransmisión.
Además de lo que fue demostrado en la presentación, este circuito de control incluye dos LEDs, un LED verde cuando la bomba está funcionando y un LED rojo para indicar cuando el control está en la bomba modo de protección. El LED verde se enciende cada vez que el relé se enciende. Este LED y su resistencia de limitador de corriente - son en paralelo con la bobina del relé. Si el LED rojo está encendido, bomba y LED verde permanece apagado incluso cuando la bomba es necesario venir. Una vez que sale el LED rojo luego bomba y LED verde pueden encenderse si es necesario.
El circuito formado por los transistores Q1 y Q2 se diseña para encender el LED rojo (proteger la bomba) cuando no hay agua entre bomba protege el electrodo y el electrodo de masa en el tanque de la bomba. Q1 se enciende tan pronto como protege el nivel de agua desciende por debajo de la bomba. Corriente de base de Q1 es muy pequeña, menos de 1 micro amperios. Q1 y Q2 están conectados como un par Darlington para que Q2 puede encender el LED rojo cuando sea necesario. Una vez que haya agua entre bomba proteger y electrodos de tierra, Q1 se apaga haciendo que el LED rojo salir.
Puerta de IC1-B funciona como una puerta y. Esto significa que, siempre que el tanque principal debe ser llenado y bomba de protege es falsa, esta puerta se enciende transistor Q3 que encenderá la bomba de agua.
