Construir un control de nivel de agua simple (5 / 8 paso)

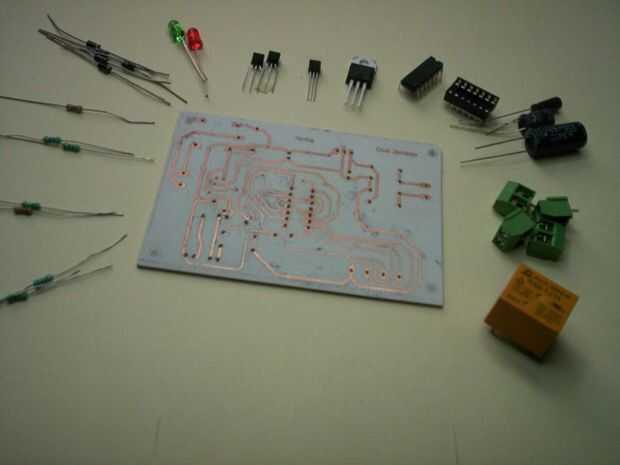

Paso 5: Lista de piezas

Resistencias

3 x - M 2,2 ohmios 1/4W (R1, R2, R3)

1 x - 4,7 K ohmios 1/4W (R4)

1 x - 120K ohmios 1/4W (R5)

2 x - 470 ohm 1/2W (R6, R7)

1 x - 15K ohmios 1/4W (R8)

Condensadores

1 x - 330uF 63V (C1)

1 x - 220uF 25V (C2)

1 x - 1uF 63V (C3)

Semiconductores de

5 x - 1N4004 (D1, D2, D3, D4, D5)

1 x - CD4001 (IC1)

1 x - 7812T (IC2)

1 x - LED verde (LED 1)

1 x - LED rojo (LED2)

2 x - 2N3904 (Q1, Q3)

1 x - 2N3906 (Q2)

Varios

1 x - 12V bobina de relé (RLY1) Jameco P/N: 144186

4 x - 2 conector del Terminal (X1, X2, X3, X4) Jameco P/N: 2094485 *

1 x - circuito impreso tablero águila archivos incluidos en el paso 3

1 x - zócalo del IC 14pin
1 x - 120 v/12V 250mA transformador o adaptador de pared AC a AC, Jameco P / N:2076543

* Este Nº fue substituido para PCB pin espaciado. Era de antiguo P/N 2094506
