Paso 7: Final de Asamblea

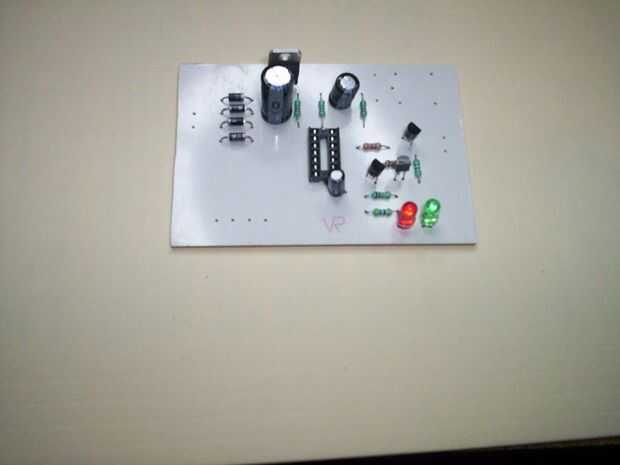

Instalar los transistores de NPN 2N3904 en Q1 y Q3 posiciones asegurándose de que todos los terminales en sus agujeros correspondientes. Coloque el disipador de calor clip antes de soldar cada cable con la cantidad correcta de soldadura y esperar por lo menos 20 a 30 segundos antes de pasar al próximo conductor del mismo dispositivo. Hacer lo mismo con 2N3906 transistor PNP Q2 posición. Instale el LED verde en la posición de LED 1. El cable más corto es el cátodo y debe ir donde el plomo del cátodo está marcado en la placa. Si se invierte el LED no encienda. Coloque el disipador de calor con clip para el plomo que se soldar primero, esperar 20 a 30 segundos antes de soldar el ánodo. Hacer lo mismo con el LED rojo en la posición de LED2.
Los conectores terminales restantes cuentan con dos terminales. Instalar un conector en posiciones X1 y X4 y soldadura en lugar con los terminales hacia el borde del PCB. Los conectores terminales usados vienen con un labio deslizante en un lado y un surco por el otro. Tomar los dos conectores restantes y elaborado por el deslizamiento del labio de un conector en la ranura del otro conector estancia Unidos e insertarlos en posiciones X2 y X3 y soldadura en lugar de con terminales también hacia el borde del PCB.
Instale el relé en posición RLY1 y soldadura en el lugar. Esto completa el montaje de la tarjeta controladora. Para tener el controlador listo para probar, inserte CD4001 zócalo del IC.
