Construir un cuadro de selección de resistencia/condensador (4 / 5 paso)

Paso 4: Montaje y cableado

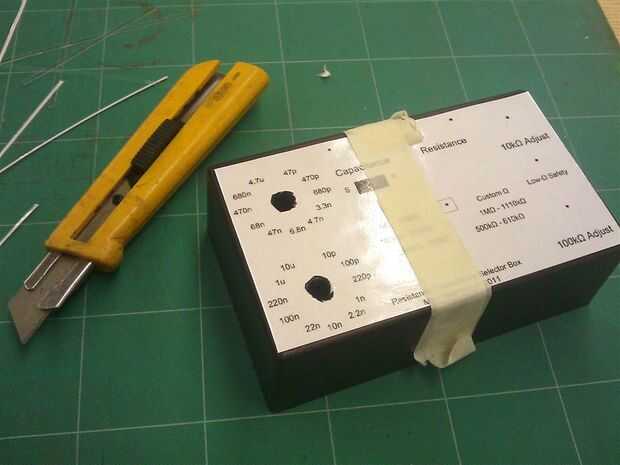

Crear una plantilla barata, sencilla y durable, imprimir una copia fresca y laminado por una tienda de copia local, o si tienes uno en casa.  Cortar los bordes a la derecha forma sostener la caja en el aire con la plantilla en la parte frontal de la caja y mirar en la parte posterior de la caja con una luz en frente.  Utilizar la luz para alinear los orificios en el centro de los agujeros de perforado para las partes y cinta adhesiva en su lugar.

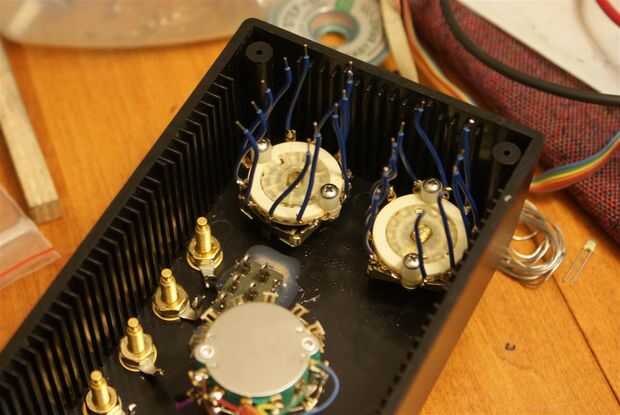

A continuación tomar un cuchillo y corte en cada orificio y retire todo el papel laminado que cubre el orificio en el plástico.  Insertar cada elemento por su respectivo agujero y apriete las tuercas.  El interruptor se mantiene en su lugar con pegamento caliente.

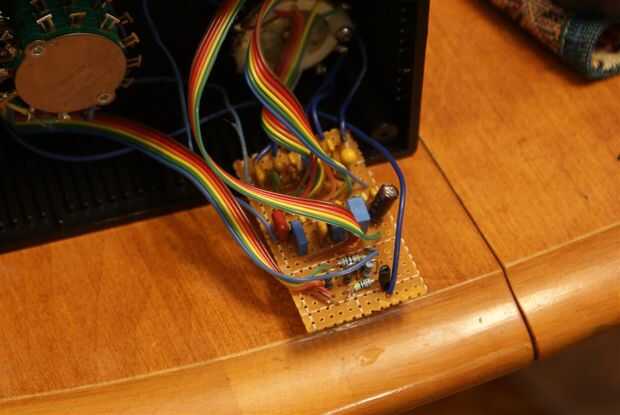

Utilicé cable de cinta del arco iris de seis conductores para la soldadura de los interruptores rotatorios a la placa de circuito que utilicé para los condensadores.  Esto le da más flexibilidad y mantiene el cableado más fácil de manejar.

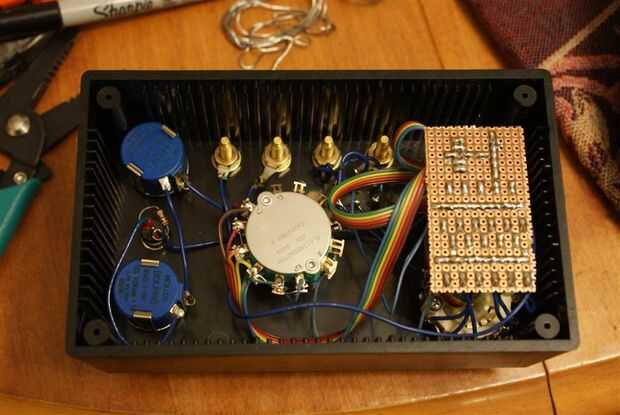

Puesto que las tapas para cada interruptor están todos atadas por su negativa conduce, los soldados en el lugar con todos sus cables negativos en una columna, soldado juntos.  Las resistencias están en un arreglo similar.  Lo que puse fuera probablemente no es la forma más efectiva de ponerlos.  Si estuvieran todos en una fila larga en vez de en varias columnas, esto haría para una larga junta con todos los cables a lo largo de un lado y menos tiempo para alambre.

El resistor de protección baja resistencia puede ir a través de las dos clavijas del botón, como se muestra.
