Paso 3: Soldar y conectar los planos del cubo

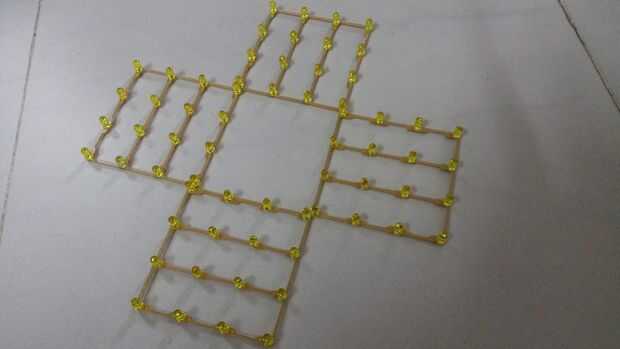

1. en primer lugar, soldar todos los LEDs de 16 a 1 cubo plano PCB. Tenga en cuenta todos los pines conectados son pasadores de cátodo (Compruebe por favor cuidadosamente en la parte inferior de la PCB) y el espacio no es muy amplio; por lo tanto, la soldadura con cuidado y evitar tender un puente sobre.
En segundo lugar, continuar con el próximo avión de cubo y acabar con el resto de 2 planos.
Cada plano me cuesta alrededor de menos de 5 minutos para construir (tomar tiempo a la práctica sin embargo).
Prueba cada LED con una pila de monedas para asegurarse de que todo trabajo de LEDs antes de pasar al siguiente paso.
2. a continuación, conectar todos los planos entre sí. Usted necesitará tener mucho cuidado y asegúrese de que la alineación se hace bien. De lo contrario, le cube se inclinarse después de haber terminado. Recuerde que los cables de acero rectos 20, asegúrese de que se enderezó bien.
No tengo la plantilla de alineación de los cables de acero cuando que soldarlos a la PCB plano, sólo visualmente Compruebe.

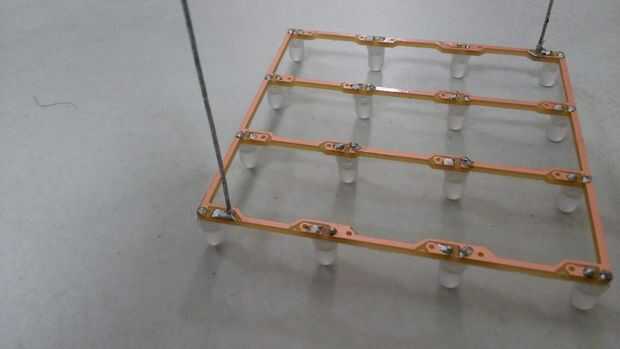

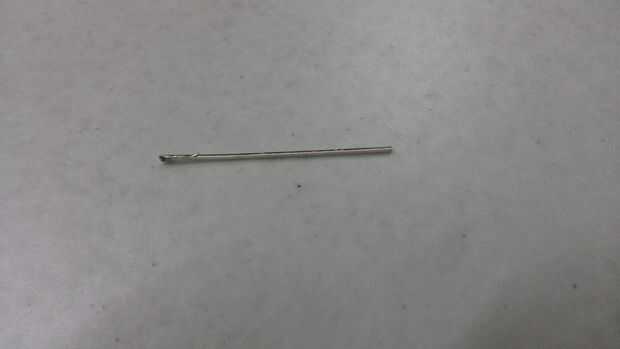

Vamos a empezar con 2 cables en esquinas diagonales. A continuación, poner la segunda capa en 2 cables utilizo una pierna de LED como un espaciador (ver foto) entre capas. El segundo plano de la soldadura.
El siguiente es soldar 2 cables más en las otras 2 esquinas.
El siguiente es el tercer avión a 4 hilos

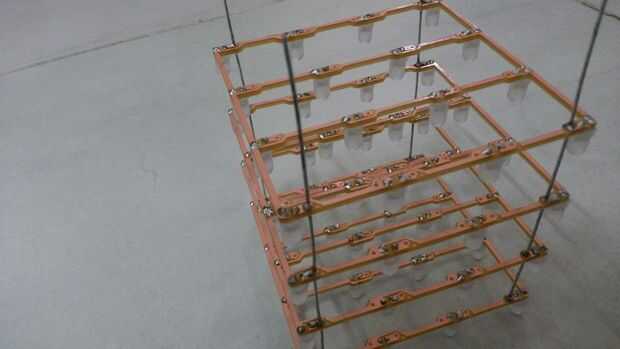

El siguiente es el cuarto avión.
Aviso, solo uso 4 cables (no más) porque ayudará a la alineación más fácil y también es fácil poner la capa en el. Imagina que tienes que alinear 16 cables para caber en 16 perforaciones en la placa de plano. AW, te conduzca usted las tuercas.

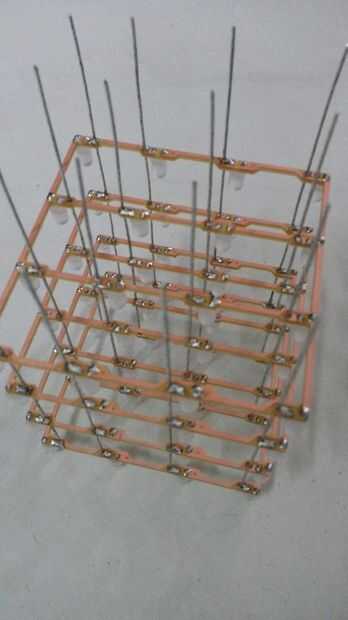

Después de eso, rellena las 12 columnas de resto adentro hacia fuera.
3. algunas notas:
-Evitar puentes al soldar el alambre de acero

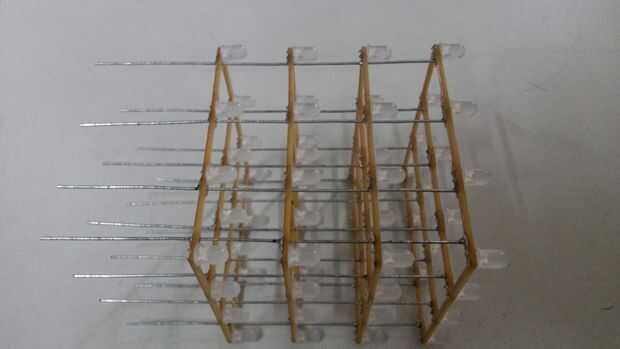

-Empezar a 4 columnas en las esquinas, luego 4 en el medio, luego en el lado de la soldadura. Haciendo esto, permite un espacio para que la soldadura
-Cada LED después de terminar las partes de la columna de prueba
